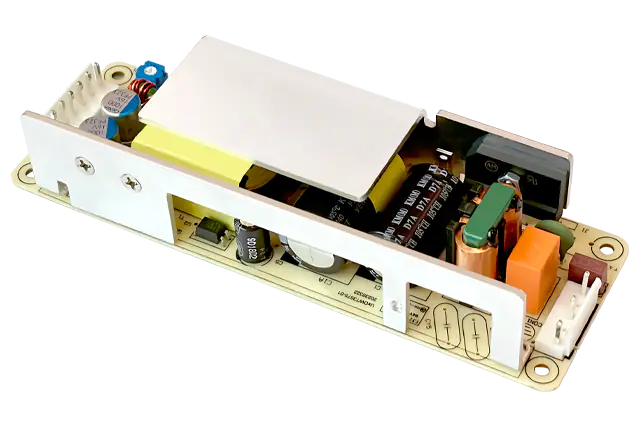

UxOWT3075
|
Dies ist ein kompaktes Open-Frame-/Leiterplatten-Schaltnetzteil mit 75 W. Ein kompaktes Modell, das sich optimal als Einbaunetzteil eignet, Platz spart, hohe Zuverlässigkeit bietet und für ITE (Informationstechnologiegeräte), Consumer-, Industrieanlagen und Haushaltsgeräte geeignet ist. Es entspricht IEC62368-1 und ist mit verschiedenen Schutzschaltungen ausgestattet. ProdukteSerienname:UxOWT3075 |
|
ProdukteDetails
| Größe | 150.0*50.0*34.0 |
|---|---|
| AC-Eingangsnennwerte | 90V~264V |
| DC-Ausgangsnennleistung (DC Output Rating) |
|
| Sicherheit |
|
| Anwendungsbeispiele nach Verwendungszweck | Vorstellung von Produkte nach Anwendungsbereich (PDF) |
Wenn Sie nach einem Produkte mit anderen als den oben genannten Spezifikationen suchen, Kontaktieren Sie uns Sie bitte unseren Vertrieb.
Kontaktieren Sie unsFormular
Die UxOWT 75W Series (UxOWT3075) ist ein Open-Frame-Netzteil (Platinennetzteil), das sich für den Einbau in Geräte eignet. Es ist für den Einsatz als internes Netzteil in I.T.E.-/AV-Geräten vorgesehen und erleichtert die Auswahl unter Berücksichtigung der Implementierungsbedingungen.
Es handelt sich um ein AC-DC-Schaltnetzteil mit Weitbereichseingang (AC85-265V). Schutz, EMC (Emission) und Störfestigkeit (Immunität) können gemäß den in den Spezifikationen angegebenen Bedingungen für Serienentwicklungen geprüft werden.
| UNIFIVE wird aus folgenden Gründen gewählt: Als Netzteilhersteller mit über 35 Jahren Entwicklungserfahrung unterstützen wir Sie durchgängig von der Spezifikationsprüfung mit Blick auf die Serienproduktion über Zertifizierungen und Produktionsanlauf bis hin zur Betreuung nach Serienstart. Auf Basis von Standardprodukten bieten wir eine flexible Lieferung - von Kleinmengen für Prototypen und Evaluierungen über kleine und mittlere Serien bis hin zu Großserien. Auch Semi-Custom-Anpassungen sind möglich, und wir unterstützen Sie bereits in der Phase der Spezifikationsprüfung bei der Auswahl des Netzteils für die Serienproduktion. |
Hauptmerkmale
1) Weitbereichseingang und einstellbare Ausgangsspannung für einfache Auswahl entsprechend den Designanforderungen
Der Eingang unterstützt den Weitbereich AC85-265V. Die Ausgangsspannung ist im Bereich von ±10% einstellbar (über ein Potentiometer) und kann zur Abstimmung auf die Geräteanforderungen genutzt werden.
2) Technische Normen und Schutzschaltungen
Die Serie ist für die Einhaltung von 62368-1 ausgelegt und entspricht zudem dem 100V-Standard (Details zu den Modellen erhalten Sie auf Kontaktieren Sie uns). Als Schutzfunktionen sind Kurzschlussschutz / Überspannungsschutz / Überstromschutz integriert.
3) Wirkungsgrad
Energy Efficiency Level VI (ErP/DoE) konform. Eine Auswahl unter Berücksichtigung der Anforderungen der EU-Verordnung (EU) 2019/1782 sowie DOE 10 CFR Part 429/430 ist möglich.
4) EMC (Emission)
FCC Part15 Class B / CE CISPR 32 EN55032 / BS EN 55032 konform. Prüfungen entsprechend den EMC-Anforderungen des Geräts sind möglich.
5) Immunität (Störfestigkeit)
EN 55035 / BS EN 55035 konform. Geeignet zur Definition der Anforderungen an interne Netzteile unter Berücksichtigung externer Störquellen.
6) Derating-Informationen zur Unterstützung von Implementierungs- und Thermodesignprüfungen
Neben den Betriebstemperaturbedingungen bei natürlicher Konvektion (Free Convection) sind Derating-Angaben in Abhängigkeit von der Umgebungstemperatur angegeben (z.B. -10 bis +50°C: 100%, +60°C: 80%, +70°C: 60%), die für die thermische Auslegung und Implementierung im Gehäuse genutzt werden können.
Geeignete Einsatzfälle
- Integration eines 75W-Open-Frame-Netzteils (Platinennetzteil) als internes Netzteil
- Netzteilauswahl auf Basis eines Weitbereichseingangs von AC85-265V
- Abstimmung der Netzteilbedingungen entsprechend den Geräteanforderungen einschließlich Feinjustierung der Ausgangsspannung (±10% einstellbar)
- Auswahl eines internen Netzteils gemäß Emissionsanforderungen (FCC / EN55032 usw.) im Rahmen des EMC-Designs
- Prüfung der Eignung unter Berücksichtigung von Derating-Bedingungen bei thermischen Einschränkungen
Anwendungen
Breit einsetzbar als internes Netzteil für I.T.E.-/AV-Geräte.
- Informations- und Kommunikationsgeräte
- Video- und Audiogeräte
- Netzwerkgeräte / Peripheriegeräte
- Verschiedene Geräte, die ein internes Netzteil erfordern, usw.
*Die oben genannten Beispiele sind nicht einschränkend.
Normen und Konformität
| Punkt | Inhalt |
|---|---|
| Technische Norm | 62368-1, konform mit dem 100V-Standard (Details zu den Modellen auf Kontaktieren Sie uns) |
| Wirkungsgrad | Energy Efficiency Level VI (ErP/DoE) / COMMISSION REGULATION (EU) 2019/1782 / DOE 10 CFR part 429 and 430 |
| EMC (Emission) | FCC Part15 Class B / CE CISPR 32 EN55032 / BS EN 55032 |
| Immunität (Störfestigkeit) | EN 55035 / BS EN 55035 |
| Schutzschaltungen | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Betriebsumgebung | Eingang: AC100-240V (Toleranzbereich: AC85-265V), 50/60Hz (Toleranzbereich: 47-63Hz) / Betriebstemperatur: -10-70°C, Lagertemperatur: -30-75°C, Betriebs-/Lagerfeuchtigkeit: 5-95%RH (ohne Kondensation) / Natürliche Konvektion (über NN) und Derating-Bedingungen vorhanden |
| Referenz: Repräsentative Modelle | 12V 6.3A / 15V 5.0A / 24V 3.2A / 48V 1.6A (Ausgangsspannungsbereich ±10% einstellbar, Beispiel für durchschnittlichen Wirkungsgrad 88.0%, Ripple/Rauschen: Beispiel 150-200mV) |
| Referenz: Abmessungen und Steckverbinder | Abmessungen: 150.0×50.0mm (Toleranz ±0.5mm), maximale Höhe 29.4mm (MAX) / Eingang CN1: entsprechend JSW A3963WV-5P (5PIN, ohne PIN2/4) / Ausgang CN2: entsprechend JSW A3963WV-6P (P=3.96) (1-3: V-, 4-6: V+) |
| Umweltkonformität | RoHS 2 konform |
Semi-Custom-Unterstützung
Für Spezifikationsprüfung, Angebote oder Musteranfragen kontaktieren Sie uns bitte über Kontaktieren Sie uns. Beispiele für Semi-Custom-Anpassungen finden Sie auf der Seite mit Anpassungsbeispielen.
