DCプラグとは?
DCプラグとは、ACアダプターの直流出力を機器に送るためのコネクタです。種類、サイズ(外径・内径・長さ)の見方と測り方、センタープラスとセンターマイナスの極性、電流とケーブルの選び方を、ACアダプターメーカーのユニファイブが解説します。
目次
DCプラグとは
DCプラグとは、ACアダプターなどの直流(DC)電源から機器へ電力を送るケーブルの、先端に付いているコネクタです。

DCプラグは、機器の側にある受け口に差し込んで使います。機器の側の受け口は、「DCジャック」または「レセプタクル」と呼ばれます。DCプラグとDCジャックは、サイズ、極性、形状が合っていなければなりません。どれか1つでも合わない場合、ACアダプターは機器に正しく電力を送れません。機器が故障する場合もあります。
そのため、機器メーカーは、機器のDCジャックに合うDCプラグを指定して、ACアダプターを選ぶ必要があります。このページでは、DCプラグの種類、サイズ、極性、形状と、電流やケーブルの選び方を解説します。
DCプラグとACプラグの違い
ACアダプターには、2つのプラグがあります。ACプラグは、コンセントに差し込む側のプラグです。ACプラグは、コンセントから交流(AC)の電力を受け取ります。DCプラグは、機器に差し込む側のプラグです。DCプラグは、ACアダプターが変換した直流(DC)の電力を機器に送ります。
ACプラグの形状は、世界各国の国別プラグ・コンセント形状一覧と入力電圧リストで解説しています。ACアダプターの役割と仕組みは、ACアダプターとは?で解説しています。
DCプラグの主な種類
DCプラグには、丸型(バレルタイプ)、EIAJ規格のプラグ、USB、DINプラグなど、多くの種類があります。機器の用途や、流す電流の大きさによって、適したDCプラグの種類は変わります。次の表は、主な種類と、当社の対応例をまとめたものです。
| 種類 | 特徴・主な用途 | 当社の対応例 |
|---|---|---|
| 丸型(バレルタイプ) | 円筒形のプラグです。外径と内径の組み合わせでサイズを区別します。 | PL03A〜PL03G |
| EIAJ規格のプラグ | 電子情報技術産業協会(JEITA)の規格で、寸法が決められたプラグです。JEITAの前身の団体の名前(EIAJ)から、EIAJ規格と呼ばれています。プラグのサイズごとに、使用する電圧の範囲が決められています。 | EIAJ-1〜EIAJ-5 |
| USB(Type-C、Micro USB、Mini USB) | スマートフォン、タブレット、ノートPC、モバイルバッテリー、デジタルカメラなどに使われます。 | PL06A〜PL06C |
| DINプラグ(3ピン、4ピン) | ドイツ工業規格(DIN)で規格化されたコネクタのプラグです。オーディオ機器やビデオ記録装置などに使われます。 | PL07A、PL07B |
| TS/TRSフォン | オーディオ関連の製品で多く使われるプラグです。 | PL01A〜PL02B |
| 防水コネクタ | 屋外や水回りで使う機器のためのコネクタです。 | ヒロセ電機製など(防水コネクタ) |
| 先端の加工 | DCプラグを付けずにケーブルを切ったままにする加工や、ケーブルの先端を丸端子・Y端子にする加工です。 | ご要望に応じて対応 |
| ロック付き・特殊形状 | ネジ式やロック式のプラグは、機器から抜けにくいプラグです。フォーク式(音叉式)のプラグは、機器との接触を良くするためのプラグです。 | ネジ式の事例、フォーク式の事例 |
当社の対応プラグは、対応DCプラグ一覧で、寸法図とあわせてご覧いただけます。EIAJ規格の名前の由来は、用語集のEIAJ(日本電子機械工業会)規格で解説しています。USBのコネクタはUSB Type-Cとは?で、USBで電圧を切り替えて給電する仕組みはUSB PD(Power Delivery)とは?で解説しています。
DCプラグのサイズ(外径・内径・長さ)
丸型のDCプラグのサイズは、外径、内径、プラグの長さの3つの寸法で表します。サイズは、「外径5.5mm×内径2.1mm」のように、外径と内径の組み合わせで表します。
寸法の見方(A:外径、B:内径、C:長さ)

| 記号 | 寸法 | 説明 |
|---|---|---|
| A | 外径 | プラグの円筒の、外側の直径です。 |
| B | 内径 | プラグの円筒の、内側の直径です。機器のDCジャックにあるセンターピンが、この穴に入ります。 |
| C | 長さ | プラグの金属部分の長さです。 |
主なDCプラグのサイズ一覧(当社の対応例)
次の表は、当社が対応するDCプラグのうち、丸型とEIAJ規格のプラグの寸法です。寸法の単位はmmです。
| 型番 | 種類 | A 外径(mm) | B 内径(mm) | C 長さ(mm) |
|---|---|---|---|---|
| PL03A | 丸型 | 5.5 | 2.5 | 9.5 |
| PL03B | 丸型 | 5.5 | 2.1 | 9.5 |
| PL03C | 丸型 | 5.0 | 2.5 | 9.5 |
| PL03E | 丸型 | 3.8 | 1.35 | 9.5 |
| PL03F | 丸型 | 3.8 | 1.05 | 8.0 |
| PL03G | 丸型 | 3.5 | 1.35 | 9.5 |
| PL04A | EIAJ-1 | 2.35 | 0.7 | 9.5 |
| PL04B | EIAJ-2 | 4.0 | 1.7 | 9.5 |
| PLO4C | EIAJ-3 | 4.75 | 1.7 | 9.5 |
| PL05A | EIAJ-4 | 5.5 | 3.3 | 9.5 |
| PL05B | EIAJ-5 | 6.5 | 4.3 | 9.5 |
表にないサイズにも対応します。当社は、300種類以上のDCプラグ・接続端子に対応しています。必要なサイズをお知らせください。各プラグの寸法図は、対応DCプラグ一覧でご確認いただけます。
DCプラグのサイズの測り方と見分け方
DCプラグのサイズを測るときは、プラグの外径と内径を測ります。機器のDCジャックを測るときは、センターピンの直径と、受け口の内側の直径を測ります。DCプラグとDCジャックは、外径と内径の両方が合っていなければ、正しく接続できません。
近いサイズのプラグには注意が必要です。たとえば、外径5.5mm×内径2.1mmのプラグと、外径5.5mm×内径2.5mmのプラグは、外径が同じです。内径が違うプラグでも、DCジャックに差し込めてしまう場合があります。しかし、内径が合っていないと接触不良が起こり、電力の供給が不安定になります。
最も確実な方法は、機器のDCジャックのメーカー名と品番を確認することです。DCジャックの品番が分かれば、当社がDCジャックの仕様に合うプラグを選定します。お客様がDCプラグの品番を指定することもできます。当社は、お客様が指定した品番のプラグに合うケーブルをご提案しています(事例:プラグ品番のご指定)。
DCプラグの長さが合わない場合に起きること
DCプラグの長さ(C)も確認が必要です。プラグの金属部分が、DCジャックの受け口の深さに対して短すぎると、金属部分が奥まで入りません。その場合、電気が機器に届きません。
当社は、DCプラグの金属部分の長さの調整にも対応します。機器のDCジャックの受け口の深さをお知らせください。
DCプラグの極性(センタープラスとセンターマイナス)
DCプラグの極性とは、プラグの中心の側と外側のどちらがプラスになるかを表すものです。DCプラグの極性には、センタープラスとセンターマイナスの2種類があります。
| 極性 | プラグの中心の側 | プラグの外側 |
|---|---|---|
| センタープラス | プラス(+) | マイナス(-) |
| センターマイナス | マイナス(-) | プラス(+) |
最も一般的な極性は、センタープラスです。しかし、センターマイナスを採用している機器もあります。DCプラグの形状とサイズが同じでも、極性が同じとは限りません。

極性を逆にして接続すると、機器の中のICや電解コンデンサに、逆向きの電圧がかかります。その結果、部品が壊れ、最悪の場合は発煙や発火に至るおそれがあります。DCプラグを接続する前に、機器とACアダプターの極性マークを必ず照合してください。
極性マークの見方(ひし形と丸形)
極性マークは、機器の本体やACアダプターのラベルに表示されています。極性マークの中央の図では、外側の半円がプラグの外側を表し、内側の点がプラグの中心を表します。内側の点と線でつながっている記号が、プラグの中心の側の極性です。たとえば、内側の点が「+」とつながっている場合、そのプラグはセンタープラスです。
極性マークの「+」と「-」を囲む枠には、ひし形と丸形の2種類があります。EIAJ規格に当てはまるプラグには、ひし形の極性マークを使います。EIAJ規格に当てはまらないプラグには、丸形の極性マークを使います。

EIAJ規格のプラグは、プラグのサイズごとに、使用する電圧の範囲が決められています。EIAJ規格のプラグを使うときは、プラグのサイズと、ACアダプターの出力電圧の組み合わせも確認してください。
ACアダプターのラベルに表示されるほかのマークは、ACアダプターのラベル表示の見方と意味で解説しています。ACアダプターを選ぶ手順の全体は、ACアダプターの選び方をご覧ください。
DCプラグの形状(ストレート型とL型)
DCプラグの形状には、ストレート型(S型)とL型(ライトアングル)の2種類があります。
ストレート型(S型)

ケーブルが、機器からまっすぐ伸びる形状です。標準の形状です。

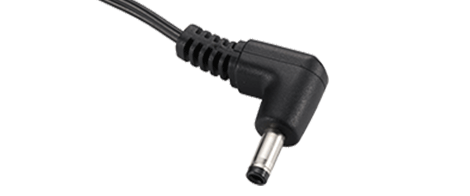

L型(ライトアングル)

ケーブルが、プラグの根元で直角に曲がる形状です。機器の周りのスペースが狭い場所に向いています。
機器の設置場所と、ケーブルを引き出す方向に合わせて、DCプラグの形状を選びます。当社は、ストレート型とL型のどちらにも対応します。
電流・ケーブル・使用環境もあわせて選ぶ
DCプラグは、プラグ単体ではなく、流す電流、ケーブル、使用環境とあわせて選びます。DCプラグの選定は、ケーブルとの組み合わせで完成します。
電流の大きさ
DCプラグには、流せる電流の上限(定格電流)があります。一般的なDCプラグは、定格電流が2〜5A程度のものが中心です。10Aクラスの大きな電流に対応するプラグは、選択肢が限られます。また、ケーブルの導体の太さも、電流に合ったものが必要です。
当社は、10Aの大きな電流が必要なお客様に、スイッチクラフト社のS1017プラグと、AWG16の導体を使った1185#16ケーブルを組み合わせてご提供しました。大きな電流を流す場合、当社は、プラグの定格電流だけでなく、ケーブルの導体の太さ、接続部の発熱、温度の上昇まで含めて評価します(事例:スイッチクラフト製プラグ)。
ケーブルの長さ
ケーブルが長くなると、ケーブルの中で電圧が下がります。この現象を、電圧降下といいます。電圧が下がりすぎると、機器に必要な電圧が届かなくなります。配線が長い機器では、電圧降下を計算して、ケーブルを選びます。
当社は、ケーブルの長さの変更にも対応します。必要なケーブルの長さと、機器が必要とする電圧・電流をお知らせください。
抜け・振動・水への対策
機器の使い方によっては、DCプラグが抜けにくいことや、水に強いことが求められます。当社は、次のような要求に対応しています。
| お客様の要求 | 当社の対応 |
|---|---|
| DCプラグを抜けにくくしたい | ネジ式やロック式のDCプラグに対応します(事例:ネジ式DCプラグ)。 |
| 機器との接触を安定させたい | フォーク式(音叉式)のDCプラグに対応します(事例:フォーク式DCプラグ)。 |
| 振動がある場所で使いたい | 振動の条件をうかがい、条件に合うプラグとケーブルを選定します。 |
| 屋外や水回りで使いたい | ヒロセ電機製などの防水コネクタを標準ラインアップしています。防水ACアダプターと防水コネクタを、セットで選べます。屋外で使う場合は、ケーブルの外被の耐候性も確認します。 |
防水ACアダプターの選び方は、防水ACアダプターの選び方で解説しています。
DCプラグの部分の材料
当社は、2016年4月から、DCプラグの部分で電界が加わる部位に使うプラスチック(熱収縮チューブ)の難燃剤を、赤リンを含まないものにしています。あわせて、受入検査で、蛍光X線分析装置を使ってリン(P)の含有率を簡易測定しています。上限の管理値は1000ppmです。
赤リンを使った難燃剤は、イオンマイグレーションを起こし、発熱の原因になる場合があります。当社の取り組みは、ACアダプターの赤燐の使用(イオンマイグレーション)についての弊社対応で解説しています。
当社のDCプラグ対応とカスタム電源
ユニファイブは、300種類以上のDCプラグ・接続端子の中から、お客様の機器に合うものを選び、ACアダプターと一体でご提案します。当社は35年以上にわたり、ACアダプターと一体でDCプラグを選定し、ご提案してきました。当社の対応の特長は、次のとおりです。
- メーカーを限らない選定:当社は、特定のプラグメーカーに限らず、国内外のメーカーの部品から選定します。スイッチクラフト、Molex、Phoenix Contactなどのプラグにも対応します。
- お客様の支給品への対応:お客様が支給するプラグに、当社がケーブルを組み付けることもできます。
- 試作・小ロットへの対応:当社は、試作の段階や少量の生産から対応します。量産への移行まで、続けてご支援します。
- 加工への対応:当社は、特殊な端子の圧着、DCプラグの金属部分の長さの調整、ケーブルの長さの変更に対応します。
- 複数のコネクタへの対応:1つの電源に2つのコネクタを付けた事例(事例:特殊なプラグへの対応)や、オープンフレーム電源の基板にコネクタを付けた事例(事例:オープンフレーム電源用のコネクタ)があります。
DCプラグの変更は、カスタム電源の一つとして、当社が対応します。標準品のACアダプターのDCプラグやケーブルを変える場合は、標準品をベースにしたセミカスタムで対応します。新しい形状のDCプラグが必要な場合は、フルカスタムで新しく設計します。
たとえば、空調服向けACアダプターのフルカスタム開発事例では、当社は、現行の電源と同じ形状のDCプラグを、専用の金型で新しく製作しました。その結果、お客様は機器の側の設計を変えずに、電源を切り替えることができました。防水ACアダプターのセミカスタム対応事例では、DCプラグの形状や極性の変更にも対応しています。ほかの事例は、DCプラグ対応事例と、カスタム電源の対応事例でご覧いただけます。
ご相談のときにお知らせいただきたいこと
DCプラグとACアダプターをご相談いただくときは、次の項目をお知らせください。これらの項目が分かると、当社はより正確にご提案できます。
| 項目 | お知らせいただきたい内容 |
|---|---|
| 機器のDCジャック | DCジャックのメーカー名と品番。品番が分からない場合は、外径、内径、受け口の深さ。 |
| 極性 | センタープラスか、センターマイナスか。 |
| DCプラグの形状 | ストレート型か、L型か。 |
| 出力電圧・出力電流 | 機器が必要とする電圧と電流。起動時などにピーク電流が流れる場合は、その値。 |
| ケーブル | 必要なケーブルの長さ。 |
| 使用環境 | 屋外や水回りで使うか、振動があるか、抜けにくさが必要か。 |
仕様がすべて決まっていない段階でも、ご相談いただけます。当社は、標準品で対応できるか、カスタム電源が必要かの判断からお手伝いします。ご相談は、お問い合わせのページからお送りください。
DCプラグに関するよくある質問
外径5.5mm×内径2.1mmと、外径5.5mm×内径2.5mmのDCプラグに互換性はありますか?
いいえ、互換性はありません。外径が同じでも、内径が2.1mmのプラグと2.5mmのプラグは、別のサイズです。DCジャックに差し込めてしまう場合でも、接触不良が起こり、電力の供給が不安定になります。機器のDCジャックに合う内径のプラグを選んでください。
DCプラグの極性を逆にして接続すると、どうなりますか?
機器の部品が壊れるおそれがあります。極性が逆になると、機器の中のICや電解コンデンサに、逆向きの電圧がかかります。最悪の場合は、発煙や発火に至るおそれがあります。接続する前に、機器とACアダプターの極性マークを照合してください。
10Aクラスの大きな電流に使えるDCプラグはありますか?
はい、当社が対応します。当社は、10Aの用途に、スイッチクラフト社のS1017プラグとAWG16のケーブルを組み合わせてご提供した実績があります(事例:スイッチクラフト製プラグ)。必要な電流の値をお知らせください。
標準品のACアダプターで、DCプラグだけを変更できますか?
はい、変更できます。当社は、標準品をベースにしたセミカスタムで、DCプラグの変更に対応します。DCプラグの品番の指定や、お客様が支給するプラグへのケーブルの組み付けにも対応します。ケーブルの長さも、あわせて変更できます。
抜けにくいDCプラグや、防水のコネクタはありますか?
はい、あります。抜けにくいプラグとして、当社はネジ式やロック式のDCプラグに対応します。屋外や水回りで使う機器には、防水コネクタを標準ラインアップから選べます。
