UNDMC3200 Adaptador de CA para cargar baterías de litio
|
UNIFIVE serie UNDMC3200 es un cargador estacionario para baterías de iones de litio conforme a PSE Anexo 8 y JET. Salida DC50.4V/4.0A, compatible con control de carga multietapa CC/CV, eficiencia del 90% y factor de potencia 0.9. También admite opciones de control de temperatura (BTS), identificación de batería y comunicación UART. ProductosNombre de la serie:UNDMC3200 Adaptador de CA para cargar baterías de litio |
|
Productosdetalles
| Tamaño | L:160.0 W:54.0 H:32.5/mm (IEC 320 C14) |
|---|---|
| Clasificación de entrada de CA | 90V~264V |
| Potencia nominal de salida de CC |
|
| Seguridad |
|
| Ejemplos de uso según la aplicación | Presentación de Productos por uso (PDF) |
Si está buscando Productos distintos a las especificaciones anteriores, póngase en Contáctanos con nuestro departamento de ventas.
Contáctanos formulario
La serie UNDMC3200 (modelo: UNDMC3200-504040SA) es un cargador de batería estacionario para baterías de iones de litio (adaptador AC/DC). Con una salida de DC50.4V / máximo 4.0A, es compatible con control de carga multietapa mediante corriente constante (CC) / voltaje constante (CV). Cumple con las normas de seguridad PSE Anexo VIII / JET y admite entrada mediante conector IEC 320 C14 (cable AC desmontable).
Diseño de alta eficiencia con una eficiencia del 90.00% y factor de potencia de 0.9. El indicador LED muestra los estados de espera, cargando, carga completa y anomalía. Además de los circuitos de protección contra cortocircuito, sobretensión y sobrecorriente, cuenta con protección por temporizador en cada etapa de carga. También es compatible con funciones opcionales como control de corriente en función de la temperatura (BTS), identificación de batería (ID) y comunicación UART.
| UNIFIVE es elegido por las siguientes razones: Como fabricante de fuentes de alimentación con más de 35 años de experiencia en el desarrollo de sistemas de energía, brindamos apoyo integral desde la evaluación de especificaciones orientadas a la adopción en producción en masa, la obtención de certificaciones, el lanzamiento de la producción en masa y el soporte posterior. Con base en productos estándar, ofrecemos un suministro flexible según el volumen requerido, desde pequeños lotes para prototipos y evaluaciones hasta producciones de mediana y gran escala. También ofrecemos soluciones semi personalizadas y apoyamos desde la etapa de evaluación de especificaciones en la selección de fuentes de alimentación y cargadores que se ajusten a requisitos como especificaciones de carga, funciones de comunicación y conectores. |
Control de carga de 5 etapas con deteccion automatica del estado de la bateria
Productos detecta automaticamente el voltaje de la bateria al iniciar la carga y cambia al modo de carga mas adecuado. Comienza con una carga de goteo de baja intensidad, pasa a carga rapida de corriente constante (CC), luego a carga de voltaje constante (CV) para finalizacion, y se detiene automaticamente cuando detecta una corriente inferior a 200mA. Esto evita la sobrecarga y maximiza la vida util de la bateria.
1 Características de carga (voltaje y corriente en cada etapa)
* Modo de recarga: Si despues de la carga completa el voltaje de la bateria cae por debajo de 48.0V±0.4V, la carga se reanudara automaticamente a 4.0A±0.2A.

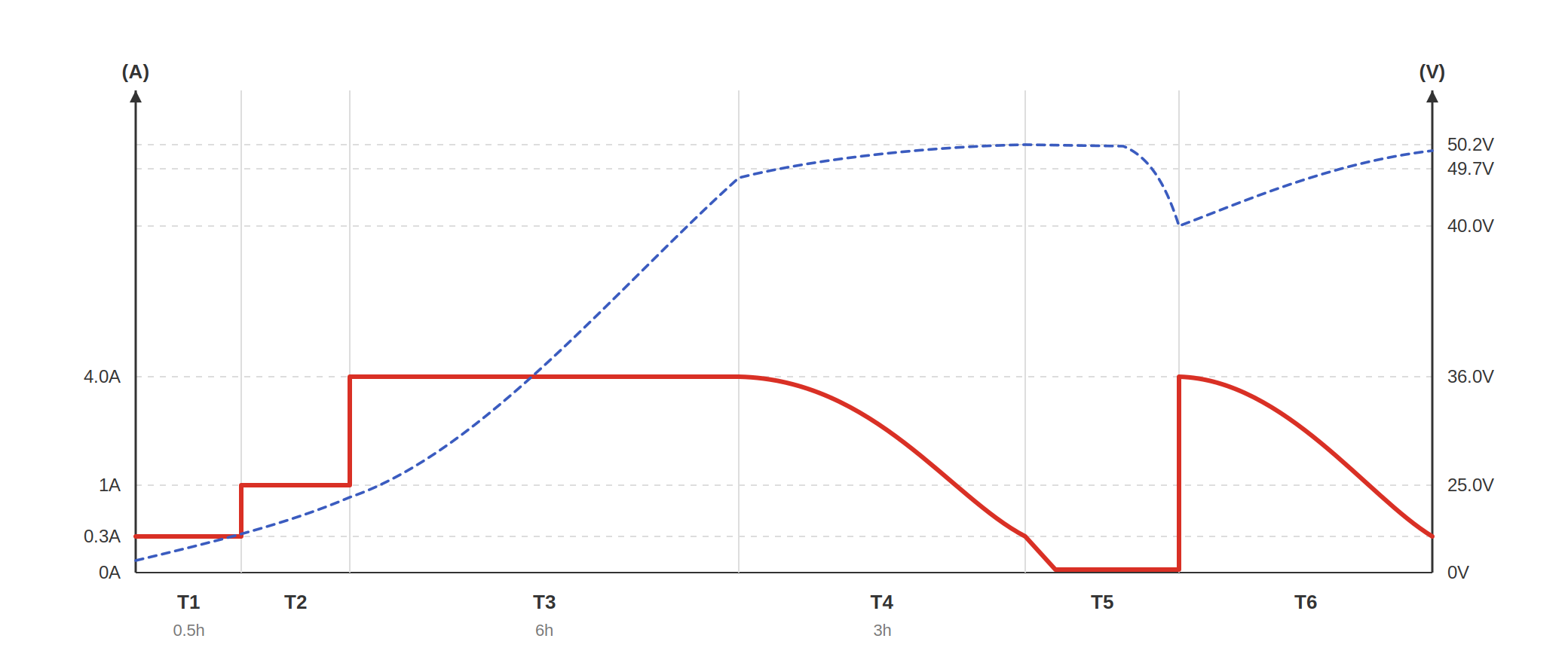

2. Curva de carga (variacion de voltaje y corriente en el eje temporal)
●Línea discontinua azul: voltaje de la batería (V) / ●Línea continua roja: corriente de carga (A)
T1=Nivel bajo de batería (0.5 horas±5 minutos) / T2=Precarga / T3=Carga rápida a corriente constante (CC, 6 horas±10 minutos) / T4=Carga a voltaje constante (CV, 3 horas±5 minutos) / T5=Carga completa / T6=Recarga
Esta es la evolucion temporal de la corriente de carga (rojo, linea continua) y el voltaje de la bateria (azul, linea discontinua). En cada etapa, la corriente y el voltaje se controlan automaticamente; al alcanzar la carga completa (T5), la corriente disminuye hasta 0A y, en la recarga (T6), la carga se reinicia.
③ Característica de protección por temporización (protección según el tiempo de carga)
| Modo (estado) | Voltaje objetivo | Tiempo limite | Accion de proteccion y LED |
| Bateria baja | Menos de 25.0V±1.0V | 30 minutos±5 minutos | Si despues de 30 minutos el voltaje de la bateria sigue por debajo de 17V, se considera que la bateria esta dañada, se detiene la carga y el LED rojo parpadea. |
| Precarga | 25.0V±1.0V ~ 36.0V±1.0V | 60 minutos±5 minutos | Si despues de 60 minutos el voltaje permanece por debajo de 25V, se considera que el voltaje es demasiado bajo, se detiene la carga y el LED rojo parpadea. |
| Carga rapida (CC) | 36.0V±1.0V ~ 49.7V±0.25V | 6 horas±10 minutos | Si la carga rapida de corriente constante supera las 6 horas, se considera una incompatibilidad o anomalia en la capacidad de la bateria, se detiene la carga y el LED rojo parpadea. |
| Carga final (CV) | Mas de 49.7V±0.25V | 3 horas±5 minutos | Si la carga de voltaje constante supera las 3 horas, se considera la etapa final, se detiene la carga y el LED verde se enciende para indicar que la carga esta completa. |
| Carga completa | 50.2V±0.2V | — | Cuando la corriente de carga cae por debajo de 200mA (0.2A), se determina como "carga completa", se apaga la salida y el LED verde se enciende. |
Caracteristicas principales
1) Diseno de alta potencia con salida DC50.4V y maximo 4.0A
La salida admite alta potencia de DC50.4V y maximo 4.0A, adecuada tambien para la carga de paquetes de baterias de ion de litio de gran capacidad. Con una eficiencia de 90.00% y un factor de potencia de 0.9, el diseno de alta eficiencia reduce la perdida de energia y la generacion de calor durante la carga. El consumo en espera es de hasta 1.5W.
2) Cumple con PSE Anexo VIII, compatible con JET y entrada universal
Cumple con la ley japonesa de seguridad de aparatos electricos PSE Anexo VIII. La entrada es compatible con entrada universal de AC90-264V y utiliza una toma IEC 320 C14 (cable de CA desmontable). Para mas detalles sobre el estado de las certificaciones, contacte con el Contáctanos.
3) Indicador LED para mostrar el estado de carga
El estado de carga se muestra de forma clara mediante un indicador LED. Los estados de espera, cargando, carga completa y error se pueden comprobar de un vistazo mediante la luz verde/roja encendida, parpadeando o apagada.
| Estado | Indicacion LED |
| Estado listo para cargar (modo en espera) | ●Luz verde encendida |
| Cargando | ●Luz roja encendida |
| Carga completa | ●Luz verde encendida |
| Error de carga por anomalia de la bateria | ●(parpadeando)Luz roja parpadeando |
| Anomalia del cargador | ○Apagado |
4) Equipado con 3 circuitos de proteccion + proteccion con temporizador de carga
Incorpora 3 tipos de circuitos de proteccion: contra cortocircuito, sobretension y sobrecorriente, y detiene la carga al detectar cualquiera de estas anomalias. Ademas, cuenta con proteccion con temporizador que detiene la carga cuando el voltaje de la bateria es anormalmente bajo o cuando la carga no se completa despues del tiempo establecido, protegiendo de forma segura la bateria conectada y el cargador.
5) Funciones opcionales (control de temperatura, identificacion de bateria, comunicacion UART)
Ofrecemos funciones opcionales que pueden seleccionarse segun la aplicacion. El control de corriente vinculado a la temperatura (BTS) detecta la temperatura de la bateria mediante un termistor NTC externo y ajusta la corriente de carga segun la temperatura. La identificacion de bateria (ID) determina la compatibilidad de las especificaciones de la bateria mediante el valor de resistencia en los terminales. La comunicacion UART es compatible con el control de carga mediante Tx/Rx. Estas opciones tambien pueden consultarse para configuraciones semi personalizadas.
Especificaciones principales
| Nombre de la serie y modelo | Serie UNDMC3200 (UNDMC3200-504040SA) |
| Productos categoría | Cargador de batería de sobremesa para baterías de ion de litio (adaptador AC/DC) |
| Salida | DC50.4V (carga completa 50.2V±0.2V) / máximo 4.0A |
| Método de carga | Control multietapa (trickle / precarga / carga rápida CC / carga CV / carga completa / recarga) |
| Eficiencia y factor de potencia | Eficiencia 90.00%, factor de potencia 0.9 |
| Consumo en espera | 1.5W (máximo) |
| Indicador LED | Espera / carga completa = verde encendido / en carga = rojo encendido / error de carga = rojo intermitente / fallo de alimentación = apagado |
| Circuitos de protección | Protección contra cortocircuito (SCP) / protección contra sobretensión (OVP) / protección contra sobrecorriente (OCP) + protección con temporizador de carga |
| Funciones opcionales | Control de corriente vinculado a la temperatura (BTS / NTC externo), identificación de batería (ID / detección por resistencia), comunicación UART (Tx/Rx) |
| Normas técnicas (seguridad) | PSE Anexo VIII, JET (para detalles de cada especificación, póngase en contacto con el departamento comercial) |
| EMC | FCC Part 15 / VCCI Class B / CISPR32 Class B |
| Fiabilidad | MTBF 100,000 horas (min) / rigidez dieléctrica entrada-salida AC1500V 60s / resistencia de aislamiento DC500V / ESD ±8kV (aire) ±4kV (contacto) / sobretensión línea-línea ±1kV línea-tierra ±2kV |
| Entorno de funcionamiento | Entrada: AC100~240V (rango permitido: AC90~264V), 50/60Hz (rango permitido: 47~63Hz) / temperatura de funcionamiento: 0~40℃ / temperatura de almacenamiento: -20~65℃ / humedad de funcionamiento y almacenamiento: 5~95%RH (sin condensación) |
| Dimensiones externas y peso | 160.0 (L)×54.0 (W)×32.5 (H) mm (TYP) / aprox. 545g |
| Entrada AC / salida DC | Entrada AC: IEC 320 C14 (cable AC desmontable) / salida DC: conector DC 5.5×2.1×9.5, longitud de cable 1200±100mm (UL2464 16AWG) |
| Otros | Inflamabilidad: carcasa y placa UL94V-0 / compatible con RoHS 2 / marcado: grabado láser |
Soporte semipersonalizado
Ofrecemos personalizacion segun sus necesidades, como voltaje y corriente de carga, perfil de carga, funciones de comunicacion (UART, etc.) y tipo de conector. Para confirmacion de especificaciones, cotizaciones o consultas sobre muestras, no dude en Contáctanos. Puede consultar ejemplos de soporte semipersonalizado en la pagina de casos de personalizacion.
