입력 사양(Input Specification)이란

제11호 어댑터 NEWS는 AC 어댑터 용어 해설 그 2, 입력 사양(Input Specification)이란 무엇인가를 주제로 특집했습니다. AC 어댑터의 입력 전압과 주파수, 입력 전압과 주파수, 입력 전류와 돌입 전류의 각각의 관계에 대해서도 설명하고 있으니, 꼭 확인해 보시기 바랍니다.

입력 사양:INPUT SPECIFICATION에 대하여

이번에는 AC 어댑터의 용어 해설로서, 입력 사양:INPUT SPECIFICATION에 대해 설명하겠습니다.

UNIFIVE의 AC 어댑터 사양서에서 입력 사양의 예를 아래에 제시합니다.

이번에는 "교류 입력 전압", "교류 입력 전압 범위", "교류 입력 주파수", "교류 입력 전류", "교류 돌입 전류"의 5가지 항목에 대해 설명하고자 합니다.

UNIFIVE 제품 사양서 입력 사양의 예

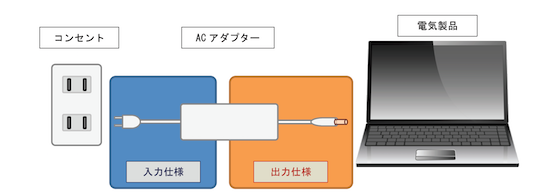

아래 그림은 AC 어댑터의 사용 예입니다. AC 플러그를 가정용 콘센트에 꽂고, DC 플러그를 컴퓨터 등의 전기 제품에 연결하여 사용합니다.

"입력 사양:INPUT SPECIFICATION"은 AC 플러그 측의 사용 조건 등을 규정한 것입니다.

입력 전압 및 주파수

교류 입력 전압:AC INPUT VOLTAGE, 교류 입력 주파수:AC INPUT FREQUENCY는 AC 어댑터에 입력할 수 있는 전압과 주파수를 규정한 것입니다.

두 번째 항목인 AC VOLTAGE RANGE는 교류 입력 전압의 상한값과 하한값을 규정하고 있습니다.

하한값보다 낮으면 정상적인 출력 전압을 얻을 수 없습니다. 또한 상한값을 초과하는 전압을 가하면 AC 어댑터가 정상적으로 동작하지 않을 뿐만 아니라, 파손될 가능성도 있으므로 주의하여 사용하시기 바랍니다.

입력 전류 및 돌입 전류

교류 입력 전류:AC INPUT CURRENT는 AC 어댑터를 정격 출력 전류로 사용할 때 입력 측에 흐르는 전류값을 의미하며, TYPICAL=대표값으로 규정되어 있습니다.

각 어댑터마다 입력 전류에는 개체 차이가 있으므로, MAX 값에는 개체 차이에 의해서도 이를 초과하지 않는 값을 규정하고 있습니다.

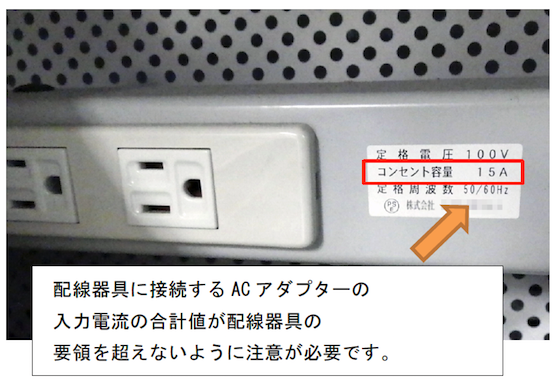

멀티탭 등 배선 기구를 사용하여 여러 개의 AC 어댑터를 사용할 경우에는 TYPICAL 값의 합계가 배선 기구의 용량 값을 초과하지 않도록 주의가 필요합니다.

돌입 전류:AC INRUSH CURRENT는 일정 시간 전원이 인가되지 않았던 AC 어댑터를 콘센트 등에 연결했을 때 순간적으로 흐르는 전류값을 규정한 것입니다.

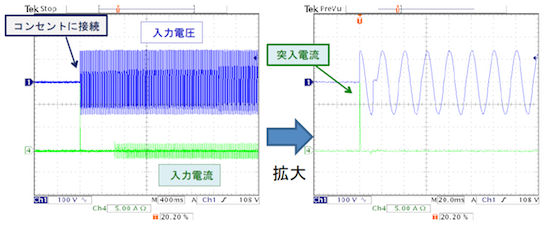

아래에는 실제로 오실로스코프로 관찰한 파형을 나타냅니다.

큰 전류가 흐르지만, 전원에 연결할 때 한 번만 순간적으로 흐르므로 배선 기구 등에 특별히 주의할 필요는 거의 없습니다. 다만 공간에 노이즈가 방출될 수 있으므로, 노이즈의 영향을 받기 쉬운 전기 제품을 근처에서 사용하고 있을 때에는 주의가 필요합니다.

AC 어댑터 용어 해설 2 입력 사양:INPUT SPECIFICATION에 대하여 전반부는 여기까지입니다.

그 밖의 용어나 사양 설명, "이런 용도로 사용하려면 어떤 AC 어댑터를 사용해야 하나요?" 등 궁금한 점이 있으시면, 당사 홈페이지의 문의 양식을 통해 언제든지 편하게 문의해 주시기 바랍니다.
