¿Qué es un adaptador de CA?

En esta página, con el tema de qué es un adaptador de CA, explicamos de manera clara los conocimientos básicos como los tipos y formas de clavijas, las diferencias de carcasa, la historia y las características de los adaptadores de CA, desde la perspectiva de un fabricante de fuentes de alimentación especializado en adaptadores de CA.

Mas detalladamente, un adaptador AC es un dispositivo electronico utilizado en Productos electricos (dispositivos) que requieren alimentacion. No extrae directamente la energia de la fuente principal, sino que convierte la energia comercial suministrada por centrales electricas, etc., de corriente alterna a corriente continua, o transforma el voltaje. En Japon, el voltaje de la energia comercial es de 100V y la frecuencia es de 50Hz a 60Hz.

El diseno del circuito interno de un adaptador AC es muy similar al diseno de circuitos de una fuente de alimentacion integrada o interna.

• <Para una explicacion sobre el circuito del adaptador AC, consulte Como funciona un adaptador AC?>
• <Para una explicacion sobre el papel del adaptador AC, consulte Cual es la funcion de un adaptador AC?>
• <Para saber como usar el adaptador AC el mayor tiempo posible, consulte Uso y mantenimiento del adaptador AC>

¿Que productos Productos (dispositivos) requieren un adaptador de CA?

Los equipos que requieren un adaptador de CA se dividen en general en los siguientes:

• Productos Productos (dispositivos) sin fuente de alimentacion propia
• Productos Productos (dispositivos) que funcionan con bateria

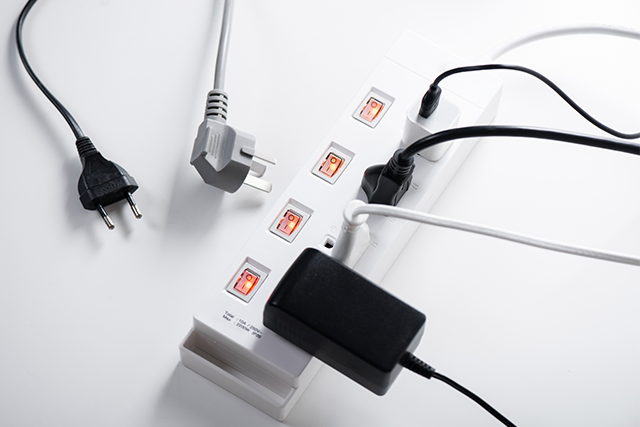

Al conectar el adaptador de CA a una toma de corriente de CA y suministrar energia, es posible proporcionar electricidad a los productos Productos (dispositivos) o cargar sus baterias.

Como se describe mas adelante en [Resumen de las ventajas de usar un adaptador de CA], al utilizar un adaptador de CA ya no es necesario incorporar una fuente de alimentacion interna en el equipo principal del producto Productos, lo que permite transportar el equipo que puede ser alimentado ya sea por la fuente principal o por bateria.

Ademas, si se desea suministrar energia al mismo producto Productos (dispositivo) desde una fuente principal de 100VAC o 240VAC, o desde la fuente de energia de un automovil o una aeronave, basta con preparar un adaptador de CA compatible para permitir un uso amplio. Esto elimina la necesidad de fabricar productos Productos que solo puedan utilizarse con una fuente de alimentacion especifica.

Ademas, el uso de un adaptador de CA permite mejorar la seguridad. La corriente comercial de 100V/240V (en Japon 100V), que puede representar un riesgo mortal en caso de descarga electrica, se convierte en un voltaje bajo y seguro, permitiendo suministrar energia a los equipos manejados por el usuario con un voltaje reducido.

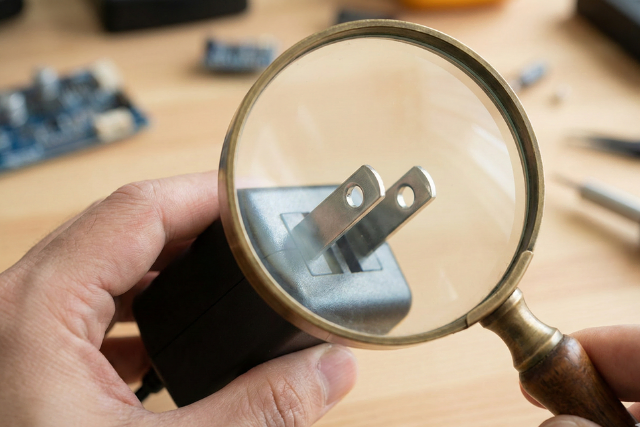

Tipos y formas de pines AC

Los pines AC pueden ser plegables o intercambiables para adaptarse a las normativas de distintos paises del mundo. Nuestra empresa tiene experiencia suministrando adaptadores AC a nivel internacional, por lo que podemos ofrecer pines AC adecuados segun el pais de destino.

En la siguiente tabla presentamos los principales tipos y formas de pines AC.

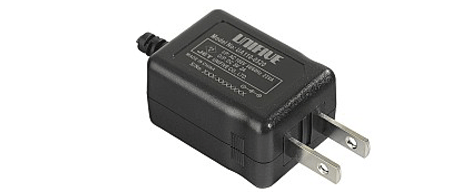

Tipo A

Japon, Estados Unidos, Canada, Mexico, parte de Sudamerica como Brasil, Taiwan, China (region centro y norte), parte de Tailandia

Tipo A sin orificio en el pin (tipo con certificacion normativa china)

Dos pines redondos

Paises europeos y antiguos territorios europeos, Corea del Sur, Vietnam, Camboya, Indonesia, India, Egipto

Tipo O

Oceania como Australia y Nueva Zelanda, region centro-norte de China, Argentina, Filipinas

Tipo BF

Reino Unido, Hong Kong, Singapur, China, Malasia

¿Cuáles son las características principales del adaptador de CA?

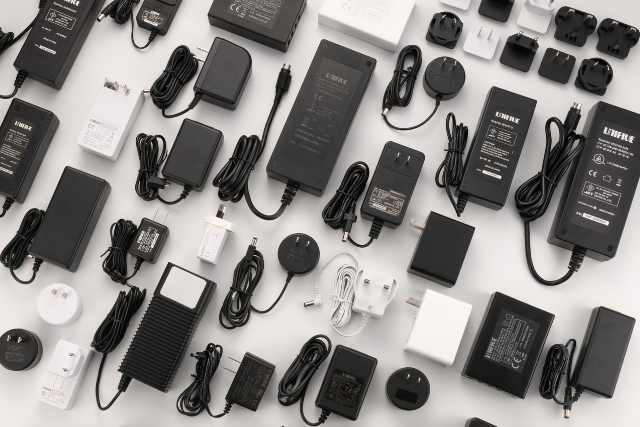

Las formas de los adaptadores incluyen tipo en L, tipo recto y tipo inlet, y en los últimos años han aparecido diversos diseños de adaptadores de CA que se ajustan al diseño del equipo principal.

Además de las formas mencionadas, también ofrecemos adaptadores de CA con carcasa redonda en nuestra línea de productos.

Las entradas de CA de los adaptadores tipo inlet se dividen principalmente en 3 tipos: el IEC60320-C1, comúnmente llamado tipo "nariz de cerdo"; el IEC60320-C7, conocido como tipo "figura de 8"; y los de 3 polos IEC60325-C5 e IEC60320-C14.

Consejos para adoptar un adaptador AC

Cómo elegir un adaptador AC que dure más tiempo

Generalmente se dice que al elegir un modelo con una potencia nominal un 30% mayor, el adaptador AC puede utilizarse durante más tiempo.

Por ejemplo, si un equipo que utiliza un adaptador AC requiere 60W de potencia, se recomienda seleccionar un modelo con una potencia nominal de al menos 75W. Si se utiliza a largo plazo en condiciones cercanas al valor nominal máximo, es posible que no se logre prolongar eficazmente su vida útil.

Prestar atención al entorno de funcionamiento

Al realizar la selección, es necesario considerar la temperatura ambiente de funcionamiento del adaptador AC y si existen equipos externos de disipación de calor. Si se va a utilizar en un entorno de alta temperatura u otras condiciones especiales, le recomendamos que se ponga en contacto con nuestro departamento de ventas a través de Contáctanos.

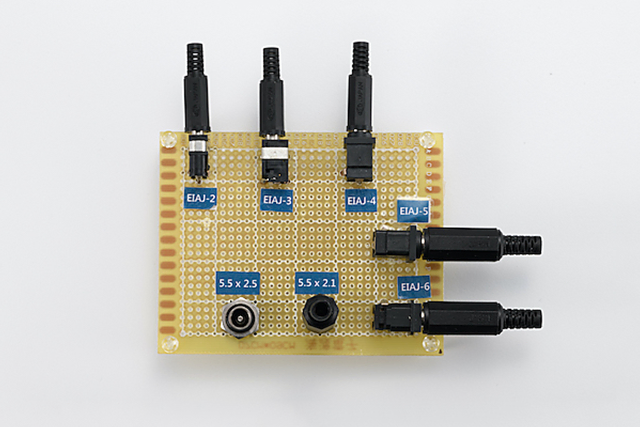

Seleccionar el conector DC correcto

Si no se elige correctamente el conector DC, es posible que el equipo no funcione o que se produzcan accidentes inesperados. Es necesario verificar adecuadamente la polaridad del conector DC, como centro positivo o centro negativo, así como la clasificación de voltaje EIAJ. La longitud del cable DC también varía.

Considerar la corriente pico del equipo

En equipos que utilizan motores, como dispositivos dentales, impresoras, máquinas de coser, afeitadoras eléctricas y equipos de masaje, es necesario seleccionar un adaptador que tenga en cuenta la corriente pico. UNIFIVE ofrece una línea de adaptadores AC compatibles con corrientes pico de hasta el doble de la corriente nominal durante 1 a 10 segundos.

Verificar las normas de seguridad del Productos

Dependiendo del tipo de equipo que utilice el adaptador AC, las normas de seguridad y los estándares técnicos requeridos pueden variar. Por ejemplo, para su uso en equipos médicos se deben cumplir las normas médicas, y para dispositivos LED se deben adoptar adaptadores conformes con las normas de corriente armónica. Asimismo, según el país de destino del adaptador AC, es necesario cumplir con las normas de seguridad y los estándares técnicos correspondientes. También es importante prestar atención a estándares de eficiencia como DoE, ErP y FCC.

Historia del adaptador de CA

Parte 1: Aparición y desventajas de las fuentes de alimentación lineales

Originalmente, el adaptador de CA se refería a una fuente de alimentación lineal (tipo dropper) compuesta por un transformador que convertía la fuente de alimentación comercial a un voltaje más bajo, un rectificador que lo convertía a CC y un filtro que suavizaba la forma de onda pulsante. Se caracterizaba por tener una gran influencia del rizado en el equipo. Sin embargo, en fuentes lineales con una potencia nominal superior a 10W, se utilizaba un transformador grande, lo que aumentaba el tamaño y el peso del adaptador, generando el problema de que físicamente era difícil sostenerlo en un tomacorriente de pared.

El voltaje de salida de los adaptadores de CA con fuente lineal generalmente varía según la carga. En equipos que requieren un voltaje estable, se añadía un regulador de voltaje lineal al circuito; sin embargo, la eficiencia no era alta y las pérdidas eran significativas, por lo que incluso en estado sin carga se consumía energía, disipándose en forma de calor.

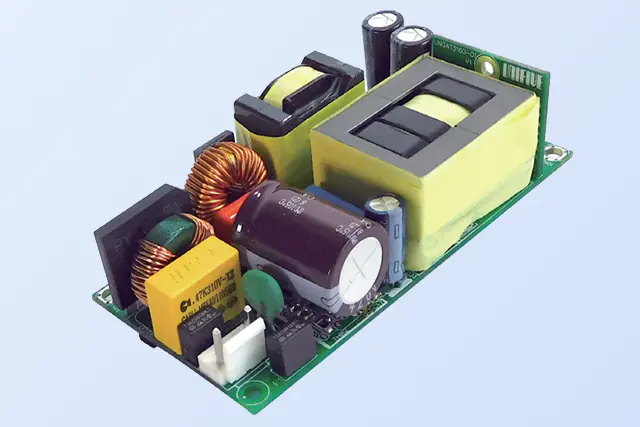

Parte 2: Aparición de las fuentes de alimentación conmutadas

A principios del siglo XXI, para superar las desventajas de las fuentes lineales mencionadas, las fuentes de alimentación conmutadas de CC, conocidas como SMPS (Switch Mode Power Supply), se convirtieron en el estándar principal.

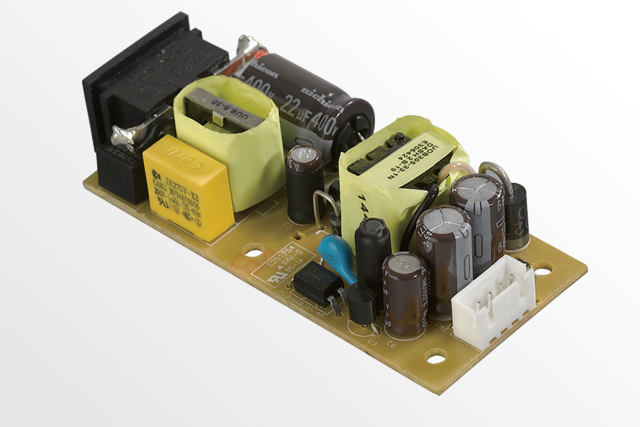

En las fuentes conmutadas, el voltaje de entrada de CA se rectifica directamente mediante un puente rectificador de diodos, se suaviza con un condensador electrolítico de aluminio y luego se transmite al lado secundario mediante la conmutación rápida de encendido y apagado de los dispositivos de conmutación. Esta alta frecuencia permite reducir el tamaño del transformador y disminuir las pérdidas en comparación con las fuentes lineales. Además, el rizado de alta frecuencia puede eliminarse fácilmente. Por ello, los reguladores conmutados son mucho más eficientes que los lineales, lo que permite diseños ligeros y compactos.

Algunos pueden preguntarse si es seguro utilizar transformadores pequeños, pero los transformadores de las SMPS emplean aislamiento galvánico (aislamiento galvánico), lo que garantiza la seguridad.

Los circuitos de las fuentes lineales están diseñados para un rango estrecho de voltaje de entrada (por ejemplo, AC95V-105V) y generalmente utilizan transformadores adecuados para frecuencias de aproximadamente 50 o 60Hz. En comparación, las fuentes conmutadas funcionan eficientemente en un rango muy amplio de voltaje de entrada y frecuencia. Cubren desde 100VAC hasta 240VAC y son compatibles con casi todas las fuentes de alimentación comercial del mundo. Se trata del llamado tipo universal.

Sin embargo, estas fuentes conmutadas de CC también son vulnerables a sobrecargas causadas por rayos y a factores como el ESR. Por ello, para clientes preocupados por descargas eléctricas o que deseen utilizar los equipos en un amplio rango de temperatura, recomendamos modelos de nuestra empresa con diseño robusto en medidas contra ESR, rizado y ruido, protección contra sobretensiones por rayos y contramedidas para rangos de temperatura.

Parte 3: Difusión de los adaptadores de CA con USB

En los últimos años, muchos dispositivos portátiles adoptan conectores USB. Además de la transmisión de datos, pueden suministrar a los equipos una salida de CC de 5V y hasta 500mA (hasta 900mA con USB3.0). Desde baterías portátiles hasta cafeteras, pequeñas lámparas y relojes despertadores, una gran variedad de dispositivos han sido diseñados para obtener energía a través de conectores USB. En 2012 se propuso el estándar USB Power Delivery, que permite suministrar hasta 100W, y gradualmente se ha ido popularizando.

Recientemente han aparecido adaptadores de CA miniaturizados que utilizan dispositivos GaN, ofreciendo Productos con mayores ventajas en portabilidad.

Resumen de las ventajas de usar un adaptador AC

En la página de nuestro sitio web Ventajas y desventajas de usar un adaptador AC y de usar directamente una fuente de alimentación de corriente alterna, presentamos brevemente las ventajas y desventajas de utilizar un adaptador AC. Aquí las explicaremos con mayor detalle.

1: Seguridad

Al adoptar un adaptador AC, los diseñadores de Productos eléctricos pueden diseñar el equipo principal sin estar sujetos a las regulaciones legales de seguridad establecidas por el país de destino donde se comercializa.

2: Reducción del calor de la fuente de alimentación del equipo principal

Para los Productos eléctricos, el calor es su mayor enemigo. Un aumento de temperatura puede afectar la vida útil y la fiabilidad de los componentes electrónicos, e incluso provocar fallos en circuitos delicados. Al utilizar una fuente de alimentación externa, es posible eliminar el calor generado por la fuente de alimentación interna del propio Productos.

3: Reducción del impacto del ruido en el equipo principal

Es posible disminuir el ruido eléctrico que afecta negativamente a los circuitos sensibles al ruido del equipo principal. Dado que el ruido eléctrico disminuye en proporción al cuadrado de la distancia, al crear distancia mediante el uso de un adaptador AC, se puede reducir su impacto.

4: Reducción del peso y tamaño del equipo principal

Al utilizar una fuente de alimentación externa, es posible reducir el tamaño del equipo principal en consecuencia.

5: Facilita el mantenimiento del equipo principal

En comparación con otros circuitos, la fuente de alimentación es más vulnerable a picos de salida y al calor del equipo principal, por lo que tiende a averiarse con mayor facilidad. Al utilizar una fuente de alimentación externa, en caso de fallo, el usuario puede reemplazarla fácilmente sin necesidad de reparar todo el equipo principal.

6: Mejora de la conveniencia

Los equipos que adoptan un adaptador AC pueden adaptarse a distintos voltajes según sea necesario.

(Por ejemplo, al utilizar un adaptador AC de tipo universal, se puede obtener energía sin problemas de tomacorrientes en todo el mundo)

Este artículo está parcialmente relacionado con la información que proporcionamos cuando colaboramos en la producción del programa de NHK "Chico-chan ni Shikarareru!" en relación con el funcionamiento de los adaptadores de CA.
