¿Que es una fuente de alimentacion conmutada? Guia completa sobre su funcionamiento y como elegirla

Desde los conocimientos basicos sobre fuentes de alimentacion conmutadas hasta su funcionamiento, puntos de seleccion, ejemplos de aplicacion en 24V y 12V y medidas contra el ruido, se ofrece una explicacion completa. Esta lleno de informacion que desean conocer ingenieros principiantes a intermedios. Consulte tambien la presentacion de UNIFIVE y el sistema de soporte, asi como nuestros Productos.

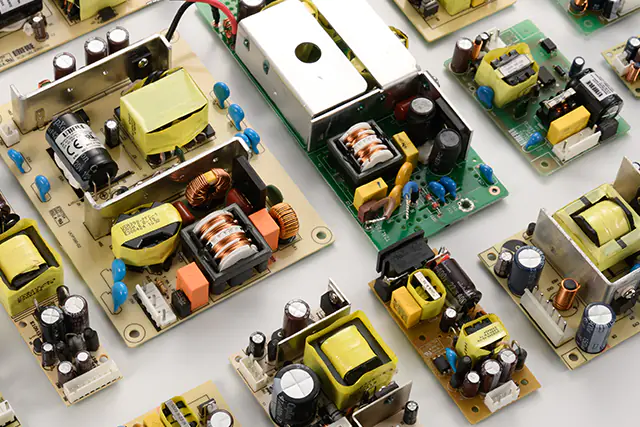

Que es una fuente de alimentacion conmutada? Explicacion clara del funcionamiento basico y puntos clave de aplicacion

Para los ingenieros y tecnicos dedicados al diseno de equipos electricos y electronicos, la fuente de alimentacion conmutada es un elemento indispensable para lograr alta eficiencia, tamano compacto y reduccion de costos. En este articulo se explican de forma integral los principios basicos, el funcionamiento, los criterios de seleccion segun la aplicacion, asi como aspectos clave como la supresion de ruido y las normas de seguridad. El contenido esta organizado para que sea facil de entender tanto para ingenieros principiantes como intermedios y para quienes se inician en el diseno de fuentes de alimentacion.

Historia de las fuentes de alimentacion conmutadas

La historia de las fuentes conmutadas se remonta al siglo XIX.

Se dice que IBM desarrollo la primera fuente de alimentacion conmutada del mundo en 1958. En aquella epoca, el diseno estaba basado en tecnologia de tubos de vacio. Al mismo tiempo, GM solicito una patente similar relacionada con la oscilacion mediante transistores, y esta innovacion tecnologica amplio drasticamente las opciones para los disenadores de equipos. La decada de 1960 fue un periodo de gran auge en los campos espacial, de las telecomunicaciones, la electronica y la computacion.

Funcionamiento y principio de operacion

*Ejemplo de diagrama de bloques basico de una fuente conmutada

Una fuente de alimentacion conmutada es un convertidor de potencia que rectifica la corriente alterna (AC) de entrada en corriente continua (DC) y luego controla el voltaje mediante la conmutacion de alta frecuencia de dispositivos como MOSFET. En comparacion con las fuentes lineales, presenta las siguientes caracteristicas:

• Alta eficiencia: al suministrar solo la potencia necesaria mediante conmutacion, se reducen el rizado y la generacion de calor.
• Tamano reducido: la conmutacion en alta frecuencia permite reducir el tamano del transformador y los componentes de filtro, optimizando el espacio en la placa.
• Amplio rango de voltaje de entrada: segun el circuito de control, muchos productos pueden adaptarse desde sistemas de 100V hasta 200V.

El principio general sigue el flujo: entrada AC → rectificacion → circuito de conmutacion de alta frecuencia (control PWM, etc.) → transformador de aislamiento (segun necesidad) → rectificacion y filtrado → salida. El circuito de control mantiene estable el voltaje y la corriente mediante PWM (modulacion por ancho de pulso) e incorpora funciones de proteccion contra sobretension y sobrecorriente.

Diferencias con la fuente lineal y criterios de seleccion

La fuente lineal (regulador en serie) reduce el voltaje mediante transistores o IC reguladores. Aunque genera menos ruido de alta frecuencia y su diseno es sencillo, presenta desventajas:

• Baja eficiencia: la potencia sobrante se disipa en forma de calor, requiriendo disipadores.
• Mayor tamano y peso: se necesitan transformadores y sistemas de disipacion mas grandes.

Al seleccionar una fuente, verifique: rango de voltaje y corriente de salida, rango de entrada AC/DC, eficiencia y metodo de enfriamiento, caracteristicas de ruido, funciones de proteccion y dimensiones.

Tipos de topologias de circuitos

Convertidor buck-boost

Topologia no aislada que permite elevar o reducir el voltaje. Cuando el interruptor esta encendido, la energia se almacena en el inductor; al apagarse, se libera a traves del diodo.

Convertidor buck (reductor)

Topologia no aislada utilizada cuando el voltaje de entrada es mayor que el de salida. Es comun en convertidores DC-DC y destaca por su simplicidad y bajo costo.

Convertidor boost (elevador)

Se utiliza cuando se requiere un voltaje de salida superior al de entrada. La energia almacenada en el inductor se suma a la de entrada para obtener mayor voltaje.

Push-pull

Utiliza un transformador con conmutacion alternada para generar campo magnetico alterno. Adecuado para fuentes de mayor potencia.

Forward

Empleado en fuentes de pequena a mediana potencia (hasta varios cientos de W). Ofrece alta eficiencia.

Flyback

Almacena energia en el transformador cuando el interruptor esta encendido y la libera cuando se apaga. Diseno simple y ampliamente utilizado.

Full bridge

Adecuado para aplicaciones de alta potencia. Utiliza cuatro dispositivos de conmutacion en configuracion de puente.

Half bridge

Divide el voltaje de entrada mediante dos condensadores y emplea dos interruptores en serie. Adecuado para altos voltajes de entrada.

Caracteristicas y aplicaciones de fuentes conmutadas de 24V

Las fuentes de 24V se utilizan ampliamente en equipos industriales y FA. Ofrecen seguridad, estandarizacion y facilidad de expansion.

Seleccion de fuentes conmutadas de 12V

Utilizadas en iluminacion LED, equipos automotrices y telecomunicaciones. Verifique potencia nominal, eficiencia y certificaciones de seguridad.

Ruido y soluciones

El ruido generado por la conmutacion de alta velocidad puede mitigarse mediante correcta disposicion de condensadores, seleccion de diodos rapidos, circuitos snubber y filtros de ruido.

Evolucion tecnologica

El uso de semiconductores de nueva generacion como SiC y GaN permite mayor frecuencia de conmutacion, menor perdida y disenos mas compactos y eficientes.

Resumen

Las fuentes de alimentacion conmutadas ofrecen alta eficiencia, tamano reducido y ahorro energetico, siendo esenciales en la electronica moderna. Una correcta seleccion del fabricante y del producto es clave para garantizar rendimiento y confiabilidad.
