Connecteurs DC compatiblesListe

UNIFIVE prend en charge des fiches DC et des bornes de connexion adaptees aux usages et aux conditions. Cette page presente des exemples de normes et de formes representatives.

Référence de la bougie Nom du plug A B C D Dimensions de la prise
PL01A TS (Mono) 2.5 10-12 - -
PL01B TS (Mono) 3.5 10-12 - -
PL02A TRS (Stereo) 2.5 10-15 - -
PL02B TRS (Stereo) 3.5 10-15 - -
PL03A Barrel type 5.5 2.5 9.5 -
PL03B Barrel type 5.5 2.1 9.5 -
PL03C Barrel type 5.0 2.5 9.5 -
PL03E Barrel type 3.8 1.35 9.5 -
PL03F Barrel type 3.8 1.05 8.0 -
PL03G Barrel type 3.5 1.35 9.5 -
PL04A EIAJ-1 2.35 0.7 9.5 -
PL04B EIAJ-2 4 1.7 9.5 -
PLO4C EIAJ-3 4.75 1.7 9.5 -
PL05A EIAJ-4 5.5 3.3 9.5 1.0
PL05B EIAJ-5 6.5 4.3 9.5 1.4
PL06A MICRO USB 6.8 - 6.0 -
PL06B MINI USB 6.8 - 7.2 -
PL06C Type-C 8.25 - 6.5 -
PL07A Fiche DIN 3 broches 10.0 - 6.2 -
PL07B fiche DIN 4 broches 10 - 6.0 -
strip-tease - - - - -
Cosse ronde, cosse en Y - - - - -
Connecteur étanche (fabriqué par Hirose) - - - - -
PLUG:DF63WA-2EP-3.96C - - - - -
JACK:DF63WA-2S-3.96C - - - - -
PLUG:LP-16-C02PE-01-001 - - - - -
JACK:LP-16-J02SX-03-101 - - - - -
PLUG:AH-M16-1002FMZ01112 - - - - -
PLUG:AH-M14-0602FFP01131 - - - - -
JACK:AH-M16-1002MFZ01112 - - - - -
JACK:AH-M14-0602MMP01131 - - - - -

Par type de norme

C'est une fiche souvent utilisée dans les Produits lies a l'audio. On l'appelle aussi fiche jack standard, cable stereo, format 1/4 pouce, format 6.3 mm, ou cable symetrique/asymetrique.

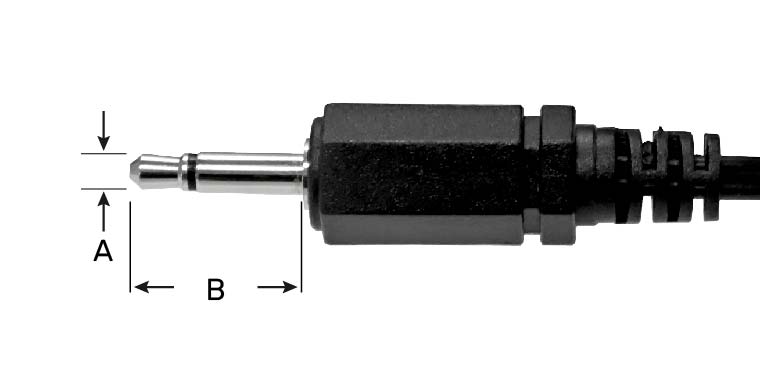

PL01A（TS (Mono)）
A (forme extérieure):2.5mm
B (diamètre intérieur) :10-12mm

PL01B（TS (Mono)）
A (forme extérieure):3.5mm
B (diamètre intérieur) :10-12mm

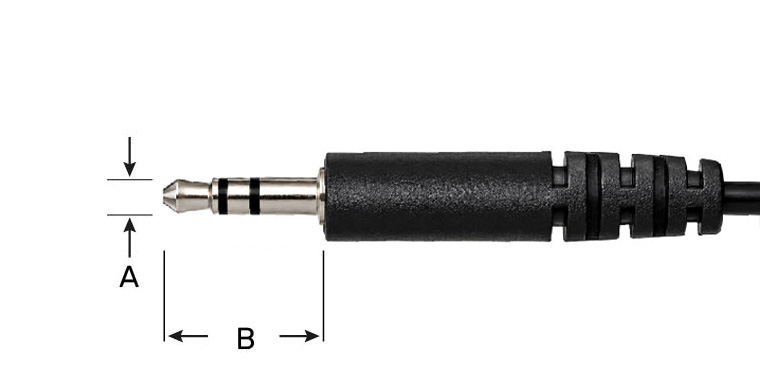

PL02A（TRS (Stereo)）
A (forme extérieure):2.5mm
B (diamètre intérieur) :10-15mm

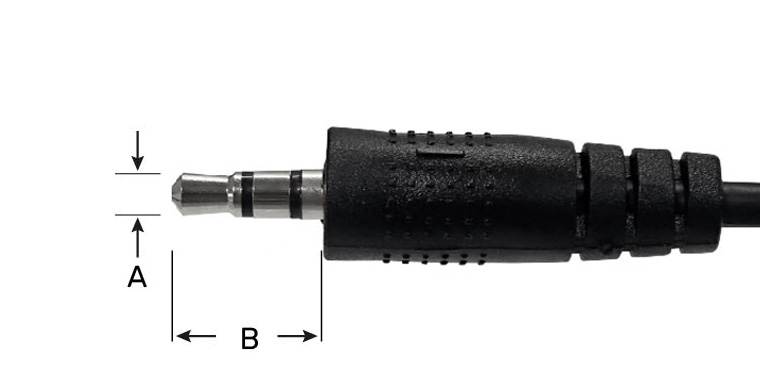

PL02B（TRS (Stereo)）
A (forme extérieure):3.5mm
B (diamètre intérieur) :10-15mm

En basse tension, il existe a la fois un courant nominal et une tension nominale. On les appelle aussi jack, plug ou receptacle.

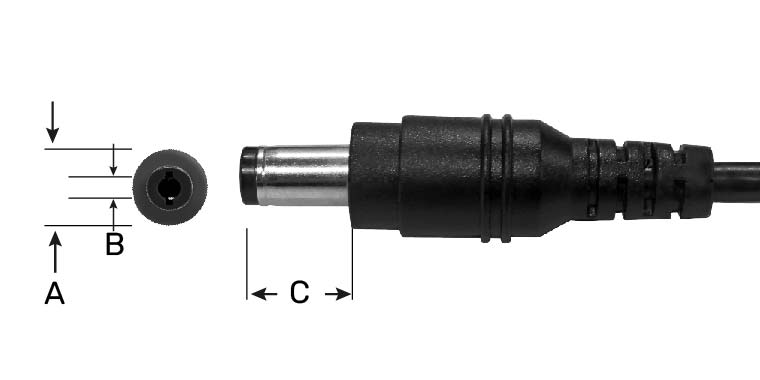

PL03A（Barrel type）
A (forme extérieure):5.5mm
B (diamètre intérieur) :2.5mm
C:9.5mm

PL03B（Barrel type）
A (forme extérieure):5.5mm
B (diamètre intérieur) :2.1mm
C:9.5mm

PL03C（Barrel type）
A (forme extérieure):5.0mm
B (diamètre intérieur) :2.5mm
C:9.5mm

PL03E（Barrel type）
A (forme extérieure):3.8mm
B (diamètre intérieur) :1.35mm
C:9.5mm

PL03F（Barrel type）
A (forme extérieure):3.8mm
B (diamètre intérieur) :1.05mm
C:8.0mm

PL03G（Barrel type）
A (forme extérieure):3.5mm
B (diamètre intérieur) :1.35mm
C:9.5mm

Il s'agit d'une norme de la Japan Electronics and Information Technology Industries Association (JEITA). Elle concerne les basses tensions et comprend a la fois une valeur nominale de courant et une valeur nominale de tension. On parle egalement de jack, de fiche ou de prise femelle.

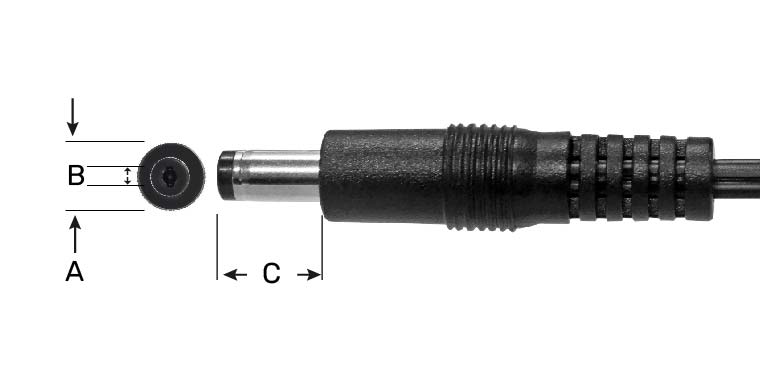

PL04A（EIAJ-1）
A (forme extérieure):2.35mm
B (diamètre intérieur) :0.7mm
C:9.5mm

PL04B（EIAJ-2）
A (forme extérieure):4mm
B (diamètre intérieur) :1.7mm
C:9.5mm

PLO4C（EIAJ-3）
A (forme extérieure):4.75mm
B (diamètre intérieur) :1.7mm
C:9.5mm

Il s’agit d’une norme de la Japan Electronics and Information Technology Industries Association (JEITA). Elle concerne les basses tensions et comprend à la fois des valeurs nominales de courant et de tension. On parle également de jack, de fiche (plug) ou de prise femelle (receptacle).

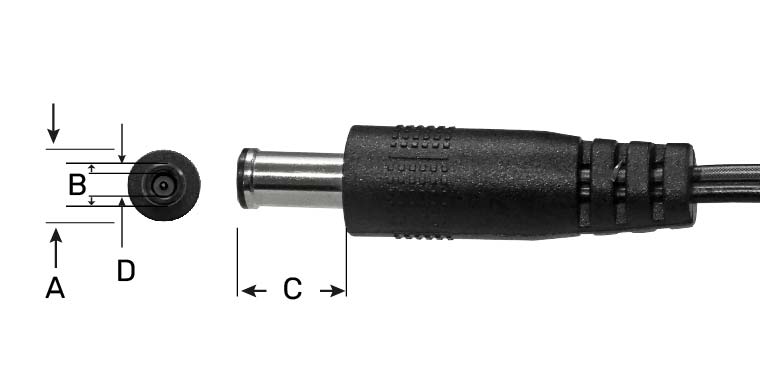

PL05A（EIAJ-4）
A (forme extérieure):5.5mm
B (diamètre intérieur) :3.3mm
C:9.5mm
D:1.0mm

PL05B（EIAJ-5）
A (forme extérieure):6.5mm
B (diamètre intérieur) :4.3mm
C:9.5mm
D:1.4mm

Il s'agit d'une prise principalement destinée à être connectée à des appareils électroniques tels que des smartphones et des tablettes.

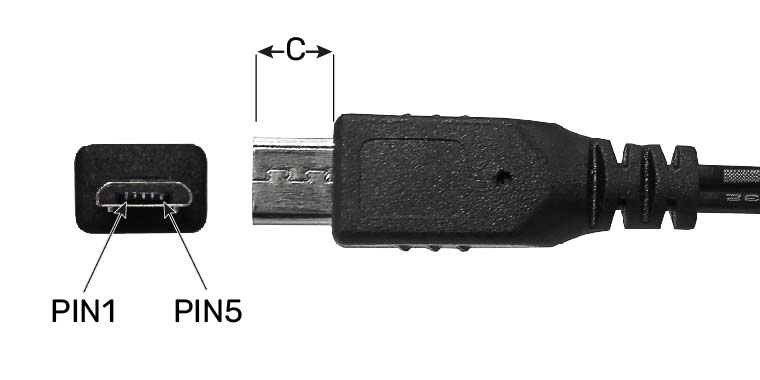

PL06A（MICRO USB）
A (forme extérieure):6.8mm
C:6.0mm

Il s'agit principalement d'une prise destinée à être connectée à des appareils électroniques tels que des batteries externes ou des appareils photo numériques.

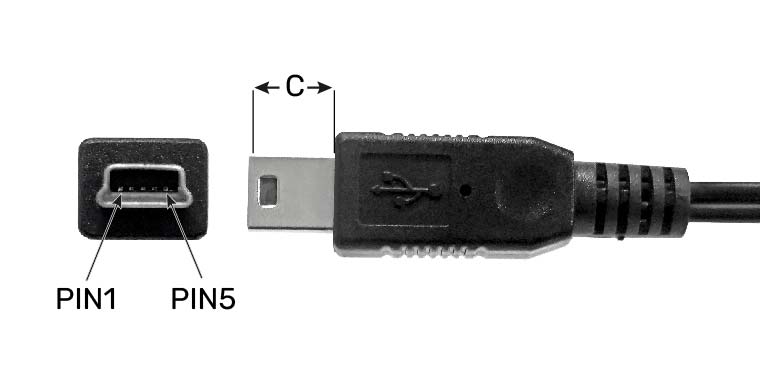

PL06B（MINI USB）
A (forme extérieure):6.8mm
C:7.2mm

Il s'agit d'une prise destinee a se connecter a des appareils electroniques tels que des ordinateurs portables, des tablettes, des smartphones, des petits haut-parleurs, des ecouteurs sans fil et des batteries externes.

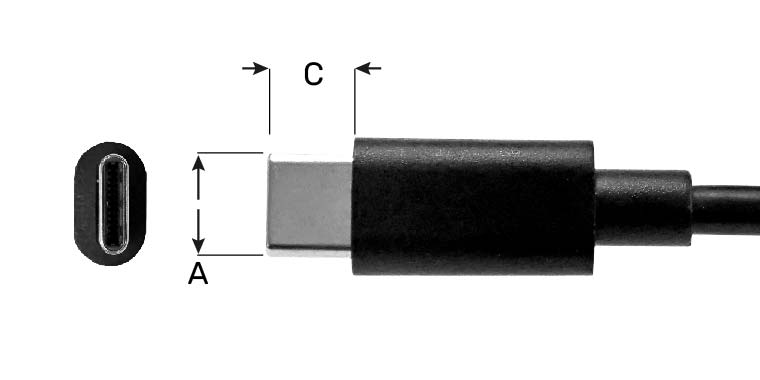

PL06C（Type-C）
A (forme extérieure):8.25mm
C:6.5mm

Il s'agit d'une fiche de connecteur normalisée selon la norme industrielle allemande (DIN: Deutsches Institut fur Normung). Elle est souvent utilisée pour les équipements d'enregistrement audio et vidéo, etc.

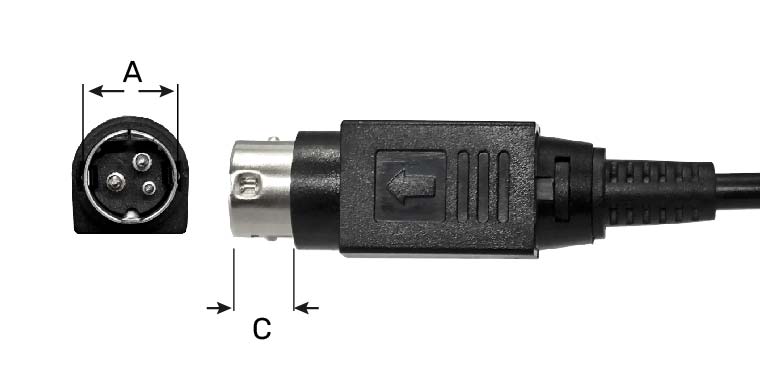

PL07A（Fiche DIN 3 broches）
A (forme extérieure):10.0mm
C:6.2mm

Il s'agit d'une fiche de connecteur normalisée par la norme industrielle allemande (DIN:Deutsches Institut fur Normung). Elle est souvent utilisée pour des équipements d'enregistrement audio et vidéo.

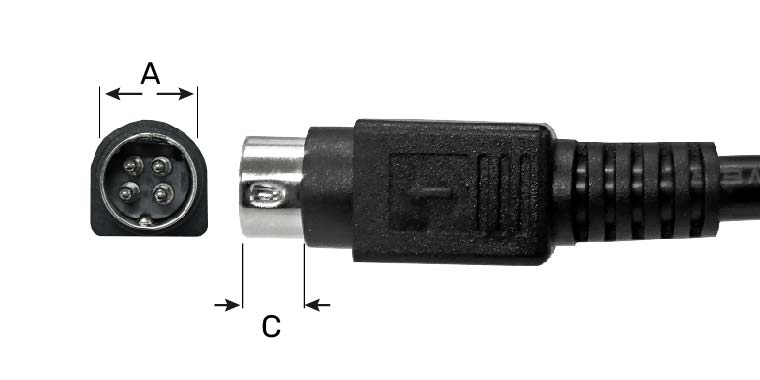

PL07B（fiche DIN 4 broches）
A (forme extérieure):10mm
C:6.0mm

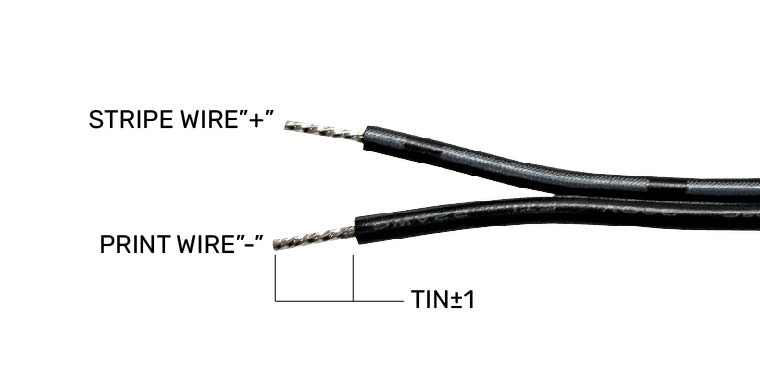

Si le client le souhaite, nous pouvons fournir le produit avec la fiche DC laissée coupée.

strip-tease

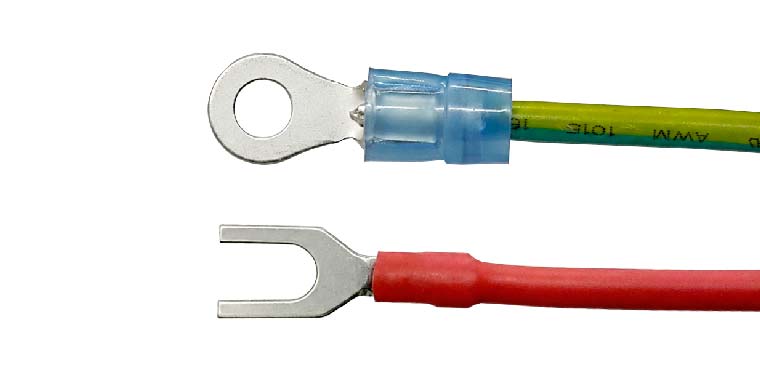

Si le client le souhaite, nous pouvons fournir le produit avec l'extrémité transformée en cosse ronde/Y.

Cosse ronde, cosse en Y

Des connecteurs étanches sont également disponibles dans la gamme standard.

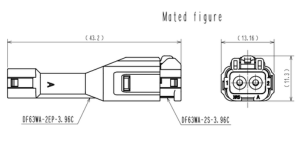

Connecteur étanche (fabriqué par Hirose)

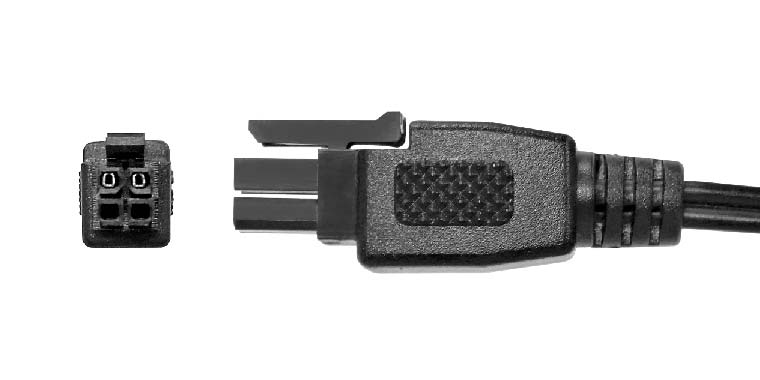

PLUG:DF63WA-2EP-3.96C

JACK:DF63WA-2S-3.96C

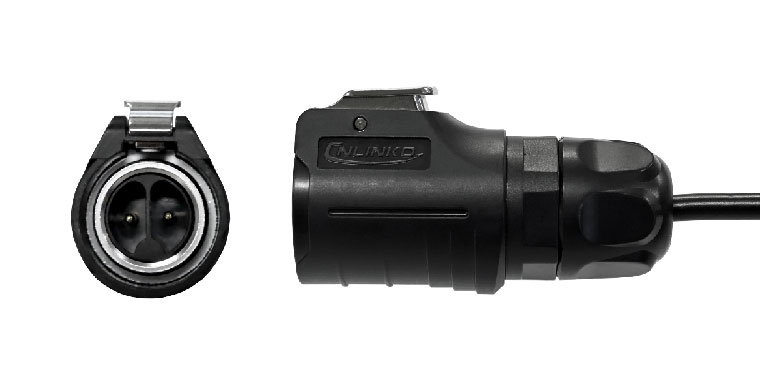

PLUG:LP-16-C02PE-01-001

JACK:LP-16-J02SX-03-101

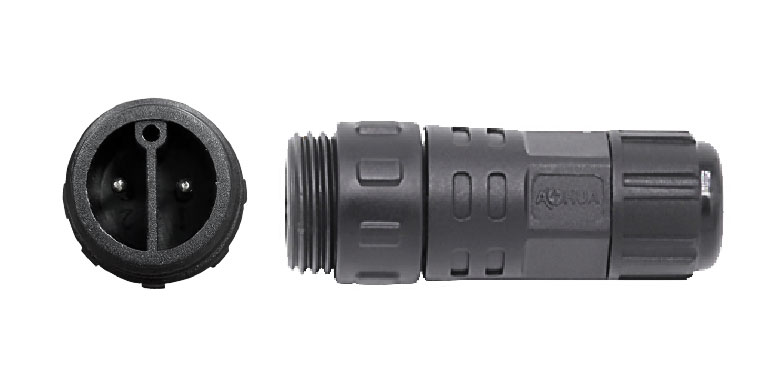

PLUG:AH-M16-1002FMZ01112

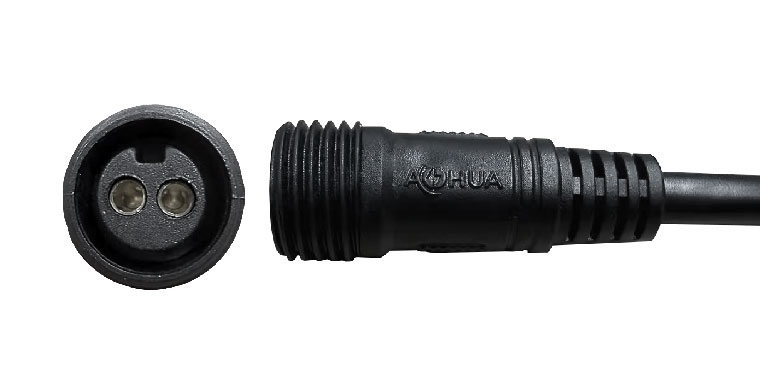

PLUG:AH-M14-0602FFP01131

JACK:AH-M16-1002MFZ01112

JACK:AH-M14-0602MMP01131
