O que devo fazer sobre interferências causadas por ruído de rádio?

Com o avanço da tecnologia, tornou-se comum viver em ambientes cercados por ondas de rádio. Nesta página, apresentamos medidas para combater o ruído eletromagnético dos adaptadores AC.

O ruído é um problema extremamente preocupante de se resolver.

  • Interferência causada por torres de rádio e linhas de alta tensão.
  • Interferência por ondas de rádio FM/AM e TV.
  • Interferência por ondas de rádio de dispositivos Wi-Fi.
  • Deseja reduzir o ruído gerado na combinação com conjuntos de equipamentos.
  • Deseja reduzir o ruído gerado a partir do próprio adaptador AC.

Apresentamos as seguintes propostas como medidas contra interferência de ruído eletromagnético.

  • Proposta de adaptador AC conforme os valores normativos solicitados.
  • Proposta com adição de blindagem eletromagnética.
  • Ajuste e adição de componentes de contramedida conforme as características de ruído.
  • Proposta de suporte via ajuste com o conjunto de equipamentos fornecido pelo cliente.

Sobre medidas de contramedida de ruído do adaptador AC

Recebemos muitas perguntas dos clientes sobre o que pode ser feito em relação à interferência de ruído eletromagnético dos adaptadores AC.

O termo ruído pode se referir a muitos tipos de exigências diferentes, como ruído de comunicação e ruído acústico.
Apresentamos a seguir um exemplo prático de um tipo específico de ruído acústico: o Beat Noise.

Beat Noise é o ruído que aparece como linhas diagonais na recepção de imagem de sinal de televisão analógica (ruído ondulado, onda senoidal interferente, etc.).
Ou seja, normalmente em palcos de concertos, quando são conectados dois ou mais dispositivos como alto-falantes grandes ou amplificadores de guitarra, antes do som ser emitido (em silêncio), ocorre um tipo de ruído semelhante a microfonia ou zumbido nos alto-falantes.

Esse fenômeno ocorre quando o ruído gerado pela fonte de alimentação flui pelos alto-falantes, resultando em um som desagradável. Normalmente, essa situação é causada pela conexão em LOOP entre o GND do adaptador AC e o GND de conexão do sinal. Muitas vezes, é difícil adotar contramedidas para causas como insuficiência de ganho ou interferência entre portadoras.

Atualmente, a Unifive realiza desenvolvimento personalizado para clientes do setor de equipamentos de áudio e, com o objetivo de resolver este problema, adotamos os seguintes métodos de melhoria de projeto.

Ver adaptadores AC para equipamentos de áudio

① Separar a conexão GND do lado primário e secundário do adaptador AC

Diagrama de separação da conexão GND do lado primário e secundário (antes da melhoria)

Antes da melhoria

Diagrama de separação da conexão GND do lado primário e secundário (após a melhoria)

Após a melhoria

② Adição de bead de ferrite aos capacitores cerâmicos internos do adaptador AC

Será montado conforme a foto de referência abaixo.

Adição de bead de ferrite aos capacitores cerâmicos internos do adaptador AC

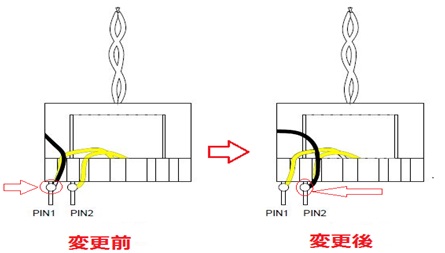

③ Ajustar a conexão do pino no transformador interno do adaptador AC

Alterar a conexão do fio de chumbo do lado do núcleo do transformador (fio preto na figura abaixo) de Pin 1 para Pin 2.

Com as melhorias acima, também é possível comparar os gráficos de forma de onda medidos.

Ajuste da conexão do pino no transformador interno do adaptador AC

Com estas contramedidas, se a forma de onda se aproximar de uma forma senoidal e o nível (valor de pico) diminuir, o ruído de áudio em baixa frequência será reduzido.

Gráfico de forma de onda antes da modificação da conexão do pino do transformador

Antes da melhoria

Gráfico de forma de onda após a modificação da conexão do pino do transformador

Após a melhoria

A especificação de saída com as contramedidas acima é 13.0V/4A. Estes produtos já são amplamente utilizados em amplificadores de guitarra, entre outros.

Nossa empresa, Unifive, possui ampla experiência de negócios com muitos clientes fabricantes de equipamentos de áudio. Por isso, contamos com uma variada experiência no desenvolvimento de adaptadores AC customizados com contramedidas contra ruído, incluindo o conceito de design de acordo com as normas de segurança de áudio IEC60065, métodos de melhoria de ruído de áudio de 6dB-12dB, seleção de componentes visando maior durabilidade, medidas contra descargas eletrostáticas, e atendimento a altas exigências de customização (como medidas contra corrosão gasosa em pinos metálicos, melhorias de Beat Noise, entre outros).

Os equipamentos de áudio no mercado estão se adaptando à era da digitalização dos dispositivos. Desde formas elegantes, instrumentos de alta qualidade como orquestras, percussão e pianos refinados, até guitarras e amplificadores eletrônicos portáteis que proporcionam performance de alta qualidade em diversas situações, espera-se uma qualidade de som superior em todos os tipos de equipamentos de áudio e o valor agregado dos produtos continua aumentando. Como resultado, crescem os pedidos para adaptar os projetos de fonte de alimentação às variadas necessidades. Em especial, para produtos elétricos japoneses que exigem alta qualidade, nossa empresa também continua evoluindo a cada dia para atender a essas exigências.

Nossa empresa também atende aos novos padrões técnicos unificados IEC62368. Além disso, com a realização das Olimpíadas de Tóquio em 2020, acompanhando o desenvolvimento de infraestrutura (estações, prefeituras, bibliotecas, hospitais etc.), substituições regulares de equipamentos de som relacionados aos jogos, dispositivos relacionados a IoT (equipamentos de comunicação de voz e monitoramento etc.), equipamentos industriais (robôs, placas de anúncios sonoros etc.), entre muitos outros, estamos empenhados para que os adaptadores AC da Unifive possam ser utilizados nas mais diversas situações. Apoiaremos com tecnologia (energia) para enriquecer a vida das pessoas no futuro.

Temos plena confiança de que podemos oferecer uma proposta que atenda às exigências dos clientes. Por favor, não hesite em nos consultar sobre quaisquer necessidades.
