O que é um plugue DC?

Esta página explica os tipos, formatos, critérios de seleção e tamanhos dos plugues DC usados em adaptadores AC.

O que é um plugue DC?

Um plugue DC é o conector localizado na extremidade do cabo que transmite energia de uma fonte de alimentação de corrente contínua (DC), como um adaptador AC, para um dispositivo.

O plugue DC é usado ao ser inserido na entrada localizada no dispositivo. Essa entrada é chamada de "conector DC" ou "receptáculo". O plugue DC e o conector DC devem ser compatíveis em tamanho, polaridade e formato. Se qualquer um desses elementos não for compatível, o adaptador AC não conseguirá fornecer energia corretamente ao dispositivo. Isso também pode causar danos ao dispositivo.

Por esse motivo, os fabricantes de dispositivos precisam especificar um plugue DC compatível com o conector DC do dispositivo ao selecionar um adaptador AC. Nesta página, explicamos os tipos, tamanhos, polaridades e formatos dos plugues DC, além de como escolher a corrente e o cabo adequados.

Diferença entre plugues DC e AC

Um adaptador AC possui dois plugues. O plugue AC é o que se conecta à tomada. Ele recebe da tomada a energia elétrica em corrente alternada (AC). O plugue DC é o que se conecta ao dispositivo. Ele fornece ao dispositivo a energia elétrica em corrente contínua (DC) convertida pelo adaptador AC.

Os formatos dos plugues AC são explicados na lista de formatos de plugues e tomadas e tensões de entrada por país. A função e o funcionamento dos adaptadores AC são explicados em O que é um adaptador AC?.

Principais tipos de plugues CC

Existem muitos tipos de plugues CC, como plugues cilíndricos (tipo barril), plugues do padrão EIAJ, USB e plugues DIN. O tipo de plugue CC adequado varia conforme a aplicação do equipamento e a intensidade da corrente elétrica. A tabela a seguir apresenta os principais tipos e exemplos de soluções oferecidas por nossa empresa.

Os plugues oferecidos por nossa empresa podem ser consultados, juntamente com seus desenhos dimensionais, na Conectores DC compatíveis. A origem do nome do padrão EIAJ é explicada no glossário, em Padrão EIAJ (Associação das Indústrias Eletrônicas do Japão). Os conectores USB são explicados em O que é USB Type-C?, e o mecanismo de fornecimento de energia que alterna a tensão via USB é explicado em O que é USB PD (Power Delivery)?.

Tamanho do plugue DC (diâmetro externo, diâmetro interno e comprimento)

O tamanho de um plugue DC cilíndrico é representado por três dimensões: diâmetro externo, diâmetro interno e comprimento do plugue. O tamanho é indicado pela combinação dos diâmetros externo e interno, como em "diâmetro externo de 5,5 mm x diâmetro interno de 2,1 mm".

Como interpretar as dimensões (A: diâmetro externo, B: diâmetro interno, C: comprimento)

Lista dos principais tamanhos de plugues DC (exemplos compatíveis da nossa empresa)

A tabela a seguir apresenta as dimensões dos plugues cilíndricos e dos plugues do padrão EIAJ entre os plugues DC compatíveis com a nossa empresa. A unidade das dimensões é mm.

Também oferecemos suporte a tamanhos que não constam na tabela. Nossa empresa é compatível com mais de 300 tipos de plugues DC e terminais de conexão. Informe-nos o tamanho necessário. Os desenhos dimensionais de cada plugue podem ser consultados na Conectores DC compatíveis.

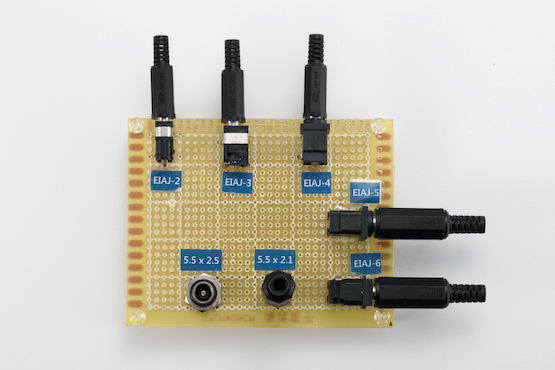

Como medir e identificar o tamanho de um plugue DC

Para medir o tamanho de um plugue DC, meça seus diâmetros externo e interno. Para medir o conector DC de um aparelho, meça o diâmetro do pino central e o diâmetro interno da entrada. O plugue DC e o conector DC somente poderão ser conectados corretamente se os diâmetros externo e interno forem compatíveis.

É preciso ter cuidado com plugues de tamanhos semelhantes. Por exemplo, um plugue com diâmetro externo de 5.5 mm x diâmetro interno de 2.1 mm e outro com diâmetro externo de 5.5 mm x diâmetro interno de 2.5 mm possuem o mesmo diâmetro externo. Mesmo um plugue com diâmetro interno diferente pode ser inserido no conector DC. No entanto, se o diâmetro interno não for compatível, ocorrerá mau contato e o fornecimento de energia ficará instável.

O método mais confiável é verificar o nome do fabricante e o código do modelo do conector DC do aparelho. Se o código do modelo do conector DC for conhecido, nossa empresa selecionará um plugue compatível com suas especificações. O cliente também pode especificar o código do modelo do plugue DC. Nossa empresa propõe cabos compatíveis com o plugue especificado pelo cliente (Exemplo: especificação do código do modelo do plugue).

O que acontece quando o comprimento do plugue DC não é compatível

Também é necessário verificar o comprimento (C) do plugue DC. Se a parte metálica do plugue for muito curta em relação à profundidade do conector DC, ela não entrará até o fundo. Nesse caso, a energia elétrica não chegará ao equipamento.

Também podemos ajustar o comprimento da parte metálica do plugue DC. Informe-nos a profundidade do conector DC do equipamento.

Polaridade do plugue DC (centro positivo e centro negativo)

A polaridade de um plugue DC indica se o lado central ou o lado externo do plugue é positivo. Existem dois tipos de polaridade de plugues DC: centro positivo e centro negativo.

A polaridade mais comum é a de centro positivo. No entanto, alguns equipamentos utilizam centro negativo. Mesmo que o formato e o tamanho dos plugues DC sejam iguais, isso não significa necessariamente que tenham a mesma polaridade.

Se a conexão for feita com a polaridade invertida, uma tensão inversa será aplicada aos circuitos integrados e capacitores eletrolíticos do equipamento. Como resultado, os componentes poderão ser danificados e, na pior das hipóteses, poderá ocorrer emissão de fumaça ou incêndio. Antes de conectar o plugue DC, verifique sempre se os símbolos de polaridade do equipamento e do adaptador AC correspondem.

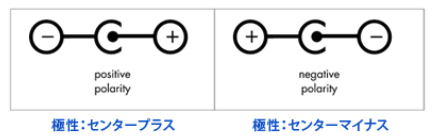

Como interpretar as marcas de polaridade (losango e círculo)

A marca de polaridade aparece no corpo do aparelho ou na etiqueta do adaptador CA. No diagrama central da marca de polaridade, o semicírculo externo representa a parte externa do plugue, enquanto o ponto interno representa o centro do plugue. O símbolo ligado ao ponto interno por uma linha indica a polaridade do centro do plugue. Por exemplo, se o ponto interno estiver ligado ao símbolo "+", o plugue terá o centro positivo.

Há dois tipos de moldura ao redor dos símbolos "+" e "-" da marca de polaridade: em forma de losango e em forma de círculo. Os plugues que atendem ao padrão EIAJ usam uma marca de polaridade em forma de losango. Os plugues que não atendem ao padrão EIAJ usam uma marca de polaridade em forma de círculo.

Nos plugues do padrão EIAJ, a faixa de tensão utilizada é determinada de acordo com o tamanho do plugue. Ao usar um plugue do padrão EIAJ, verifique também a combinação entre o tamanho do plugue e a tensão de saída do adaptador CA.

As outras marcas exibidas na etiqueta do adaptador CA são explicadas em Como interpretar e entender as informações da etiqueta do adaptador CA. Para consultar todo o procedimento de seleção de um adaptador CA, veja Como escolher um adaptador CA.

Formato do plugue DC (tipo reto e tipo L)

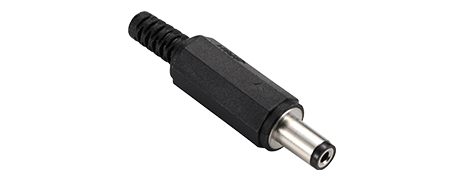

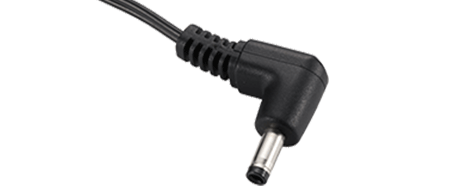

Existem dois formatos de plugue DC: o tipo reto (tipo S) e o tipo L (ângulo reto).

Escolha o formato do plugue DC de acordo com o local de instalação do equipamento e a direção de saída do cabo. Oferecemos suporte tanto para o tipo reto quanto para o tipo L.

Considere também a corrente, o cabo e o ambiente de uso na escolha

O plugue DC deve ser escolhido considerando não apenas o plugue em si, mas também a corrente que passará por ele, o cabo e o ambiente de uso. A seleção do plugue DC é concluída pela combinação com o cabo.

Intensidade da corrente

Os plugues DC possuem um limite máximo de corrente que podem conduzir (corrente nominal). A maioria dos plugues DC comuns possui uma corrente nominal de aproximadamente 2 a 5 A. As opções de plugues compatíveis com correntes elevadas da classe de 10 A são limitadas. Além disso, é necessário que a espessura do condutor do cabo seja adequada à corrente.

Para clientes que necessitam de uma corrente elevada de 10 A, fornecemos uma combinação do plugue S1017 da Switchcraft com o cabo 1185#16, que utiliza um condutor AWG 16. Ao conduzir correntes elevadas, avaliamos não apenas a corrente nominal do plugue, mas também a espessura do condutor do cabo, a geração de calor nas conexões e o aumento da temperatura (Caso prático: plugue fabricado pela Switchcraft).

Comprimento do cabo

Quanto mais longo for o cabo, maior será a redução da tensão em seu interior. Esse fenômeno é chamado de queda de tensão. Se a tensão cair demais, a tensão necessária não chegará ao equipamento. Para equipamentos com fiação longa, o cabo é selecionado após o cálculo da queda de tensão.

Também podemos alterar o comprimento do cabo. Informe-nos o comprimento necessário do cabo e a tensão e a corrente exigidas pelo equipamento.

Medidas contra desconexão, vibração e água

Dependendo de como o equipamento é utilizado, pode ser necessário evitar que o plugue DC se desconecte facilmente ou garantir resistência à água. Atendemos aos seguintes requisitos.

Para saber como escolher um adaptador AC à prova d'água, consulte Como escolher um adaptador AC à prova d'água.

Materiais da seção do plugue DC

Desde abril de 2016, utilizamos um retardante de chamas sem fósforo vermelho no plástico (tubo termorretrátil) empregado nas áreas do plugue DC sujeitas a campos elétricos. Além disso, durante a inspeção de recebimento, usamos um analisador de fluorescência de raios X para realizar uma medição simplificada do teor de fósforo (P). O valor máximo de controle é de 1000 ppm.

Retardantes de chamas que contêm fósforo vermelho podem causar migração iônica e gerar calor. Nossas medidas são explicadas em Nossa resposta ao uso de fósforo vermelho em adaptadores AC (migração iônica).

Nossa oferta de plugues DC e fontes de alimentação personalizadas

UNIFIVE seleciona, entre mais de 300 tipos de plugues DC e terminais de conexão, a opção adequada ao equipamento do cliente e a oferece em conjunto com o adaptador AC. Há mais de 35 anos, selecionamos e oferecemos plugues DC integrados a adaptadores AC. Nossos principais diferenciais são os seguintes.

• Seleção sem restrição de fabricante: selecionamos componentes de fabricantes nacionais e internacionais, sem nos limitarmos a um fabricante específico de plugues. Também trabalhamos com plugues da Switchcraft, Molex, Phoenix Contact, entre outros.
• Compatibilidade com componentes fornecidos pelo cliente: também podemos montar nossos cabos em plugues fornecidos pelo cliente.
• Suporte a protótipos e pequenos lotes: atendemos desde a fase de prototipagem e a produção em pequenas quantidades, oferecendo suporte contínuo até a transição para a produção em massa.
• Suporte a processos personalizados: realizamos a crimpagem de terminais especiais, o ajuste do comprimento da parte metálica dos plugues DC e a alteração do comprimento dos cabos.
• Suporte a vários conectores: temos casos de uma única fonte de alimentação equipada com 2 conectores (Caso: suporte a plugues especiais) e de conectores instalados na placa de uma fonte de alimentação open frame (Caso: conectores para fontes de alimentação open frame).

A alteração de plugues DC é um dos serviços de personalização de fontes de alimentação que oferecemos. Quando é necessário alterar o plugue DC ou o cabo de um adaptador AC padrão, realizamos uma semipersonalização baseada no produto padrão. Quando é necessário um plugue DC com um novo formato, desenvolvemos um projeto totalmente personalizado.

Por exemplo, no caso de desenvolvimento totalmente personalizado de um adaptador AC para roupas com ventilação, produzimos um novo plugue DC com o mesmo formato da fonte de alimentação existente, utilizando um molde exclusivo. Como resultado, o cliente conseguiu substituir a fonte de alimentação sem alterar o projeto do equipamento. No caso de semipersonalização de um adaptador AC à prova d'água, também alteramos o formato e a polaridade do plugue DC. Outros exemplos podem ser consultados em Casos de suporte a plugues DC e Casos de fontes de alimentação personalizadas.

Informações necessárias para a consulta

Ao solicitar orientação sobre plugues DC e adaptadores AC, informe os itens a seguir. Com essas informações, poderemos oferecer uma proposta mais precisa.

Você pode entrar em contato conosco mesmo que todas as especificações ainda não estejam definidas. Ajudaremos a determinar se um produto padrão atende às suas necessidades ou se é necessária uma fonte de alimentação personalizada. Envie sua consulta pela página de Contacte-nos.

Perguntas frequentes sobre plugues DC

Os plugues DC com diâmetro externo de 5,5 mm e interno de 2,1 mm são compatíveis com os de diâmetro externo de 5,5 mm e interno de 2,5 mm?

Não, eles não são compatíveis. Mesmo que o diâmetro externo seja o mesmo, os plugues com diâmetro interno de 2,1 mm e 2,5 mm têm tamanhos diferentes. Ainda que seja possível inseri-los no conector DC, pode ocorrer mau contato, tornando o fornecimento de energia instável. Escolha um plugue com diâmetro interno compatível com o conector DC do equipamento.

O que acontece se um plugue DC for conectado com a polaridade invertida?

Isso pode danificar os componentes do equipamento. Quando a polaridade é invertida, uma tensão no sentido inverso é aplicada aos circuitos integrados e capacitores eletrolíticos dentro do equipamento. Na pior das hipóteses, isso pode causar fumaça ou incêndio. Antes de conectar, verifique se os símbolos de polaridade do equipamento e do adaptador AC correspondem.

Existem plugues DC adequados para correntes elevadas na faixa de 10 A?

Sim, podemos atender a essa necessidade. Para aplicações de 10 A, já fornecemos uma solução que combina o plugue S1017 da Switchcraft com um cabo AWG16 (Caso de aplicação: plugue fabricado pela Switchcraft). Informe-nos o valor de corrente necessário.

É possível alterar apenas o plugue DC de um adaptador AC padrão?

Sim, é possível. Oferecemos soluções semipersonalizadas baseadas em produtos padrão, incluindo a alteração do plugue DC. Também podemos atender à especificação de um modelo de plugue DC ou montar no cabo um plugue fornecido pelo cliente. O comprimento do cabo também pode ser alterado.

Existem plugues DC resistentes à desconexão ou conectores à prova d'água?

Sim, existem. Como opções resistentes à desconexão, oferecemos plugues DC com sistema de rosca ou trava. Para equipamentos usados em ambientes externos ou próximos à água, é possível escolher um conector à prova d'água em nossa linha de produtos padrão.
