UNXVX3012

A série UNXVX3012 é um adaptador AC de 12W com pinos intercambiáveis, compatível com plugues de diversos países e fácil de implementar em projetos no exterior. Adota um projeto de alta eficiência em conformidade com requisitos globais de economia de energia, incluindo a norma europeia ErP Lot 7, e oferece flexibilidade para personalizações em pequenos lotes e alterações de especificação.

O catálogo (PDF) deste Produtos

Catálogo geral de Produtos

UNXVX3012

Opção

Produtos Detalhes

Tamanho	L:59.0 W:35.0 H:62.0/mm
Classificação de Entrada AC (AC Input Rating)	90V~264V
Classificação de saída DC	5.0V/0.5A 5.0V/2.0A 9.0V/1.3A 12.0V/0.5A 12.0V/1.0A 15.0V/0.8A 24.0V/0.25A 24.0V/0.5A
Segurança

Para aqueles que procuram Produtos além das especificações acima, entre em Contacte-nos com nosso departamento de vendas.
Contacte-nos

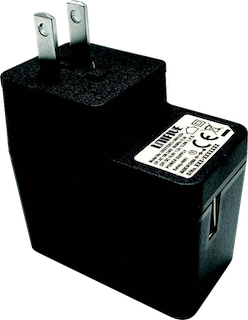

A série UNXVX 12W é um adaptador AC/DC com plugue AC intercambiável (classe 12W). Permite selecionar a configuração de plugue de acordo com os padrões de energia de cada país ou região, atendendo a projetos de equipamentos voltados para expansão global.

Adota um projeto de alta eficiência em conformidade com requisitos globais de economia de energia, incluindo o ErP Lot 7 da Europa, e vem equipado com circuitos de proteção contra curto-circuito, sobretensão, sobrecorrente e sobretemperatura como padrão. Como adaptador leve compatível com LPS (Limited Power Source), é amplamente aplicável como fonte de alimentação para dispositivos portáteis e equipamentos eletrônicos compactos de consumo.

UNIFIVE
Como fabricante de fontes de alimentação com mais de 35 anos de experiência em desenvolvimento, oferecemos suporte completo desde a análise de especificações visando produção em massa, obtenção de certificações, início da produção em larga escala até o acompanhamento pós-produção. Com base em produtos padrão, é possível fornecer de forma flexível desde pequenos lotes para protótipos e avaliação, produção de pequeno e médio porte até grandes volumes, conforme a necessidade. Também oferecemos suporte semi-customizado, auxiliando na seleção da fonte desde a fase de definição de especificações até a adoção em produção em massa.

Principais características

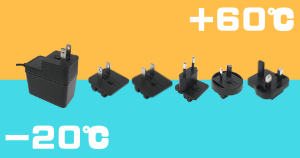

1) Adaptador leve com plugue AC intercambiável compatível com diversos tipos de plugue internacionais

Linha de pinos AC intercambiáveis compatíveis com os tipos de plugue de diversos países. O design leve é ideal para dispositivos portáteis e terminais móveis.

2) Normas técnicas e circuitos de proteção

Em conformidade com as normas técnicas 62368-1/GB4943.1/CNS14336 e também com o padrão de 100V. Equipado como padrão com proteção contra curto-circuito/sobretensão/sobrecorrente/sobretemperatura.

3) Eficiência energética (ErP Lot7)

Atende a normas internacionais como a Diretiva Europeia de Ecodesign (ErP Lot7). Em conformidade com o Regulamento ErP da UE (COMMISSION REGULATION (EU) 2019/1782) e com os requisitos do DOE (10 CFR Part 429 and 430), com consumo de energia sem carga de 0.1W.

4) EMC (Emissões)

Compatível com FCC Part15 Class B, CE CISPR 32 (EN55032), VCCI Class B, GB9254/GB17625.1, CNS13438 e BS EN 55032.

5) Imunidade (Resistência)

Compatível com os requisitos de imunidade EN 55035/BS EN 55035.

Casos em que a adoção é eficaz

Deseja adotar um adaptador com plugue AC intercambiável compatível com diversos países visando expansão global
Deseja avançar no projeto de equipamentos priorizando portabilidade com um adaptador leve classe 12W
Deseja selecionar uma fonte que atenda aos requisitos de eficiência energética do ErP Lot7
Deseja organizar os requisitos de proteção, incluindo proteção contra sobretemperatura, e reduzir riscos operacionais
Deseja projetar equipamentos com base em fonte compatível com LPS (Limited Power Source)

Exemplos de aplicações

Amplamente aplicável como fonte de alimentação externa para dispositivos portáteis e equipamentos eletrônicos compactos de consumo.

Dispositivos móveis e terminais portáteis
HDD portátil, GPS, PDA
Equipamentos AV compactos e eletrônicos de consumo
Diversos dispositivos de baixo consumo de energia, entre outros

*Os exemplos acima são apenas ilustrativos e não limitam as aplicações.

Normas e conformidade

Item	Conteúdo
Normas técnicas	62368-1/GB4943.1/CNS14336
Eficiência	Energy Efficiency Level VII (ErP Lot7), conforme EU 2019/1782, conforme DOE 10 CFR Part 429 and 430
EMC (Emissões)	FCC Part15 Class B/CE CISPR 32 EN55032/VCCI Class B/GB9254/GB17625.1/CNS13438/BS EN 55032
Imunidade (Resistência)	EN 55035/BS EN 55035
Circuitos de proteção	Proteção contra curto-circuito/sobretensão/sobrecorrente/sobretemperatura
Ambiente de operação	Entrada: AC100-240V (faixa permitida: AC90-264V), 50/60Hz (faixa permitida: 47-63Hz)/Temperatura de operação: 0-40°C (convecção natural, nível do mar)/Temperatura de armazenamento: -20-65°C (convecção natural, nível do mar)/Umidade de operação e armazenamento: 5-95%RH (sem condensação)
Referência: Modelos representativos	5.0V 0.5A/5.0V 2.0A/9.0V 1.3A/12.0V 0.5A/12.0V 1.0A/15.0V 0.8A/24.0V 0.25A/24.0V 0.5A (precisão de saída ±5%, consumo sem carga 0.1W)
Referência: Compatibilidade de plugue AC	UNXL/UNXZ/UNXE/UNXR/UNXF/UNXK/UNXA
Referência: Dimensões externas	62.0x35.0x59.0-77.2mm (varia conforme o tipo de plugue)
Outros	Compatível com LPS, conforme RoHS 2

Suporte semi-customizado

Para confirmação de especificações, orçamento ou solicitação de amostras, entre em contato conosco. Exemplos de suporte semi-customizado podem ser consultados na página de casos de customização.
