Über Ripple und Rauschen
Dies ist eine Sonderseite über Ripple und Rauschen von AC-Adaptern und Schaltnetzteilen. Sie enthält grundlegende Informationen zu Ripple und Rauschen sowie deren Zusammenhang mit AC-Adaptern. Wenn Sie Fragen haben, können Sie uns gerne über Kontaktieren Sie uns kontaktieren.
目次
"Ripple" und "Rauschen" sind Kenngrößen zur Leistungsangabe von AC-Adaptern und werden in unseren Spezifikationen wie folgt aufgeführt. (Auszug aus den Spezifikationen der UNIFIVE-Produkte)
| Element | Spezifikation | Minimum | Typisch | Maximum |
|---|---|---|---|---|
| Ausgangsspannung | 24V | |||
| Ausgangsspannungsbereich | Typische Ausgangsspannung | 22.8V | 25.2V | |
| Laststrom | 1A | |||
| Ripple | Eingangsspannung (typ), Volllast, 25°C | 150mV | ||
| Rauschen | Eingangsspannung (typ), Volllast, 25°C | 150mV | ||
| Überbrückungszeit | Eingangsspannung (typ) und Volllast, 50Hz | 10mS | ||
| Anlaufwartezeit | 2S |
Sowohl "Ripple" als auch "Rauschen" bezeichnen feine Schwankungen, die in der Gleichspannungs-Ausgangsspannung enthalten sind. Idealerweise sollten sie 0 (Null) betragen, jedoch ist es prinzipbedingt schwierig, sie vollständig zu eliminieren. Wie gering diese Werte sind, bestimmt somit die Leistungsfähigkeit des jeweiligen AC-Adapters.
Allerdings bedeutet ein kleinerer Wert nicht zwangsläufig einen "besseren AC-Adapter". Um "Ripple" und "Rauschen" zu reduzieren, beeinflusst dies die Anzahl und Größe der verwendeten Bauteile, wodurch das Gerät größer, schwerer und teurer wird.
Daher ist es notwendig, die optimale Leistung entsprechend dem verwendeten Gerät festzulegen und den passenden AC-Adapter auszuwählen.

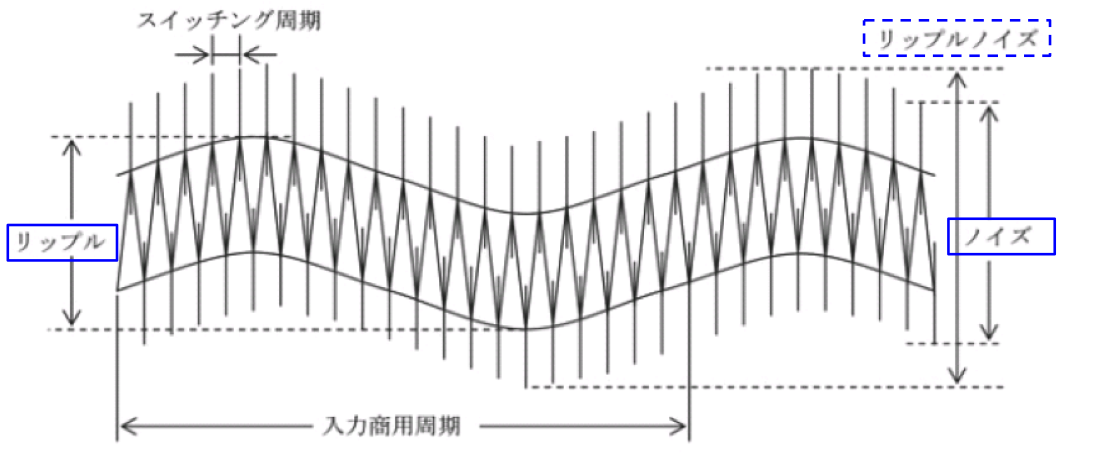

Im Folgenden wird der Unterschied zwischen "Ripple" und "Rauschen" erläutert. In den Normen der Japan Electronics and Information Technology Industries Association (JEITA) ist dies wie in der untenstehenden Abbildung definiert.
(Auszug aus der JEITA-Norm)
"Ripple" sind Schwankungen mit Frequenzanteilen von 50/60Hz der Wechselstromquelle, während "Rauschen" Schwankungen mit Frequenzanteilen von mehreren zehn kHz oder mehr sind, die durch das Schalten des AC-Adapters entstehen. Die Kombination aus beiden wird als "Ripple-Rauschen" bezeichnet, wobei folgende Beziehung besteht: "Ripple", "Rauschen" < "Ripple-Rauschen" < "Ripple" + "Rauschen".
Wir bieten eine Vielzahl von AC-Adaptern entsprechend Ihrem Einsatzzweck an. Individuelle Spezifikationen können ebenfalls heruntergeladen werden, daher empfehlen wir Ihnen, einen Blick darauf zu werfen. Auch kundenspezifische Lösungen gehören zu unseren Stärken. Bei Fragen kontaktieren Sie uns bitte über das Kontaktieren Sie uns. Wir erfüllen Ihre Wünsche nach dem Motto: "So etwas wäre ideal..."
Sie können den Produktekatalog als PDF herunterladen.
Die hier vorgestellte JEITA-Norm kann auf der untenstehenden Seite erworben werden. Einige Inhalte sind zudem kostenlos einsehbar. Weitere Details finden Sie auf der entsprechenden Website.
