Como funciona um adaptador AC?

Explicamos de forma clara o funcionamento do adaptador AC. Começamos com a explicação do circuito e também apresentamos os nomes de cada componente com ilustrações, portanto esperamos que sirva como referência.

Muitos equipamentos eletrônicos funcionam com DC (corrente contínua). Por outro lado, a corrente comercial é AC (corrente alternada), portanto, se não convertermos AC em DC, os equipamentos não funcionarão. Quem realiza esse importante trabalho é o chamado adaptador AC.

É por isso que às vezes ele é chamado de "adaptador AC/DC".

Nos últimos anos, com a miniaturização dos equipamentos eletrônicos, a economia de energia e a simplificação do projeto, tem aumentado cada vez mais o número de Produtos que utilizam adaptadores AC sem incorporar a parte da fonte de alimentação.

O conteúdo deste artigo também foi fornecido como informação relacionada quando nossa empresa colaborou tecnicamente na produção do programa da NHK "Chico-chan ni Shikarareru!", exibido em 10 de abril de 2026. Clique aqui para saber mais sobre nossa colaboração na produção do programa da NHK

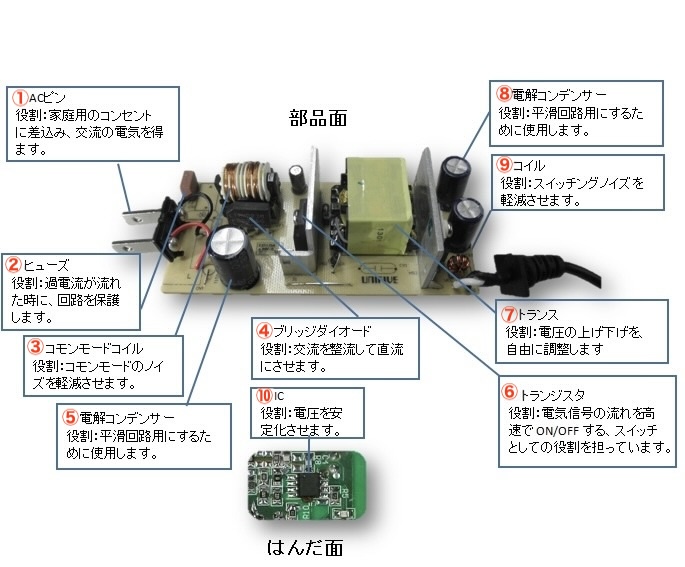

Apresentamos o interior do adaptador AC.

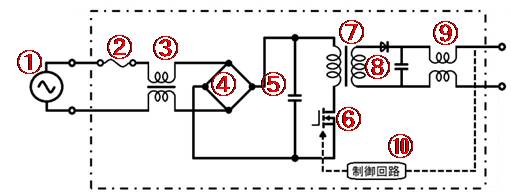

Se transformarmos a foto acima em um diagrama de circuito, teremos o seguinte.

A seguir, explicamos e apresentamos, passo a passo, a função de cada componente.

1. A eletricidade é fornecida ao adaptador AC a partir da tomada que todos utilizam, por meio de um cabo AC.
2. A corrente passa pelo fusível.
   ※Ponto: Para evitar acidentes por sobrecorrente e danos ao equipamento, se ocorrer sobrecorrente durante a passagem, o fusível se funde e o funcionamento do adaptador é interrompido.
3. O filtro de linha reduz o ruído.

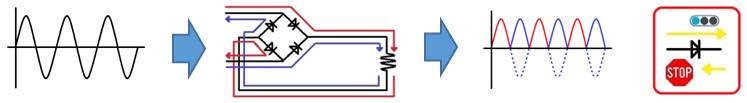

4. Aproveitando a característica do diodo de permitir a passagem de corrente em apenas uma direção, tanto a onda positiva (+) quanto a negativa (-) da corrente alternada fornecida pela tomada são retificadas, unificando a direção do fluxo conforme a figura abaixo. (Isso é chamado de retificação de onda completa.)

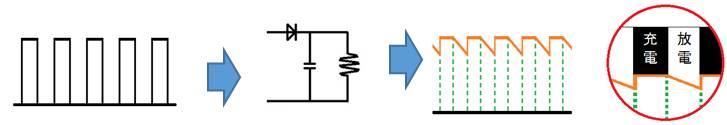

5. Aproveitando a capacidade do capacitor eletrolítico de armazenar eletricidade, ele carrega quando a tensão está alta e descarrega quando está baixa, suavizando (reduzindo as variações de) a tensão.

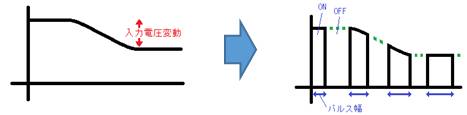

6. Após a suavização e conversão em corrente contínua, o transistor é ligado/desligado (comutação) para gerar pulsos de alta frequência (onda quadrada). Ajustando o tempo de ON e OFF, é possível regular a tensão de saída. Mesmo quando a tensão de entrada varia, é possível manter uma tensão de saída estável ajustando a largura do pulso. Além disso, ao utilizar alta frequência, o transformador também pode ser menor e mais leve. (Os adaptadores AC do tipo transformador, que eram predominantes no passado, eram muito maiores e mais pesados em comparação com o método de comutação.)
7. O transformador converte para a tensão ideal.
8. O capacitor eletrolítico suaviza a onda de pulso (onda quadrada). Repetindo esse processo várias vezes, obtém-se uma corrente contínua limpa.
9. A corrente passa por uma bobina para reduzir o ruído de comutação.
10. A tensão e a corrente de saída são monitoradas e transmitidas ao transistor, ajustando para a largura de pulso ideal.
    ※Ponto: Nesse momento, ao detectar tensão ou corrente anormal, também desempenha a função de proteção que interrompe o funcionamento.

Como explicado acima, cada componente desempenha sua função específica para constituir o adaptador AC.

Além da estrutura básica do adaptador AC apresentada como exemplo, nossa empresa também atende a solicitações individuais de clientes para adicionar componentes ou funções, portanto, não hesite em entrar em contato conosco.

Artigo relacionado: Para uma explicação básica, consulte O que é um adaptador AC?
