Was ist ein Schaltnetzteil? Ein umfassender Leitfaden zu Funktionsweise und Auswahl

Umfassende Erläuterung der Grundlagen und Funktionsweise von Schaltnetzteilen sowie der Auswahlkriterien, Anwendungsbeispiele für 24 V und 12 V und Maßnahmen zur Rauschunterdrückung. Vollgepackt mit Informationen für Einsteiger und fortgeschrittene Ingenieure. Entdecken Sie auch die Produkte unseres Unternehmens UNIFIVE und unser Supportangebot.

Was ist ein Schaltnetzteil? Grundlegende Funktionsweise und wichtige Anwendungshinweise verständlich erklärt

Für Entwickler und Ingenieure elektrischer und elektronischer Geräte sind Schaltnetzteile unverzichtbar, um eine hohe Effizienz, kompakte Bauweise und niedrige Kosten zu realisieren. Dieser Artikel bietet eine umfassende Erläuterung der grundlegenden Funktionsweise und des Arbeitsprinzips von Schaltnetzteilen, ihrer anwendungsspezifischen Auswahl sowie wichtiger Aspekte wie Entstörmaßnahmen und Sicherheitsnormen. Die Inhalte sind auch für Berufseinsteiger, Ingenieure mit mittlerer Berufserfahrung und Personen, die erstmals ein Netzteil entwickeln, leicht verständlich aufbereitet. Lesen Sie daher unbedingt bis zum Ende weiter.

Die Geschichte der Schaltnetzteile

Die Geschichte der Schaltnetzteile reicht bis ins 19. Jahrhundert zurück.

Einer Theorie zufolge wurde das erste Schaltnetzteil der Welt 1958 von IBM entwickelt. Das damals von IBM konstruierte Schaltnetzteil basierte offenbar auf Vakuumröhrentechnik. Etwa zur gleichen Zeit meldete GM ein ähnliches Patent für einen Oszillator mit einem Transistor an. Diese technologische Innovation soll die Auswahlmöglichkeiten für Geräteentwickler erheblich erweitert haben. Die 1960er-Jahre waren insgesamt eine äußerst dynamische Epoche, die von der Raumfahrt und Telekommunikation bis hin zur Elektronik und Computertechnik reichte.

Funktionsweise und Arbeitsprinzip von Schaltnetzteilen

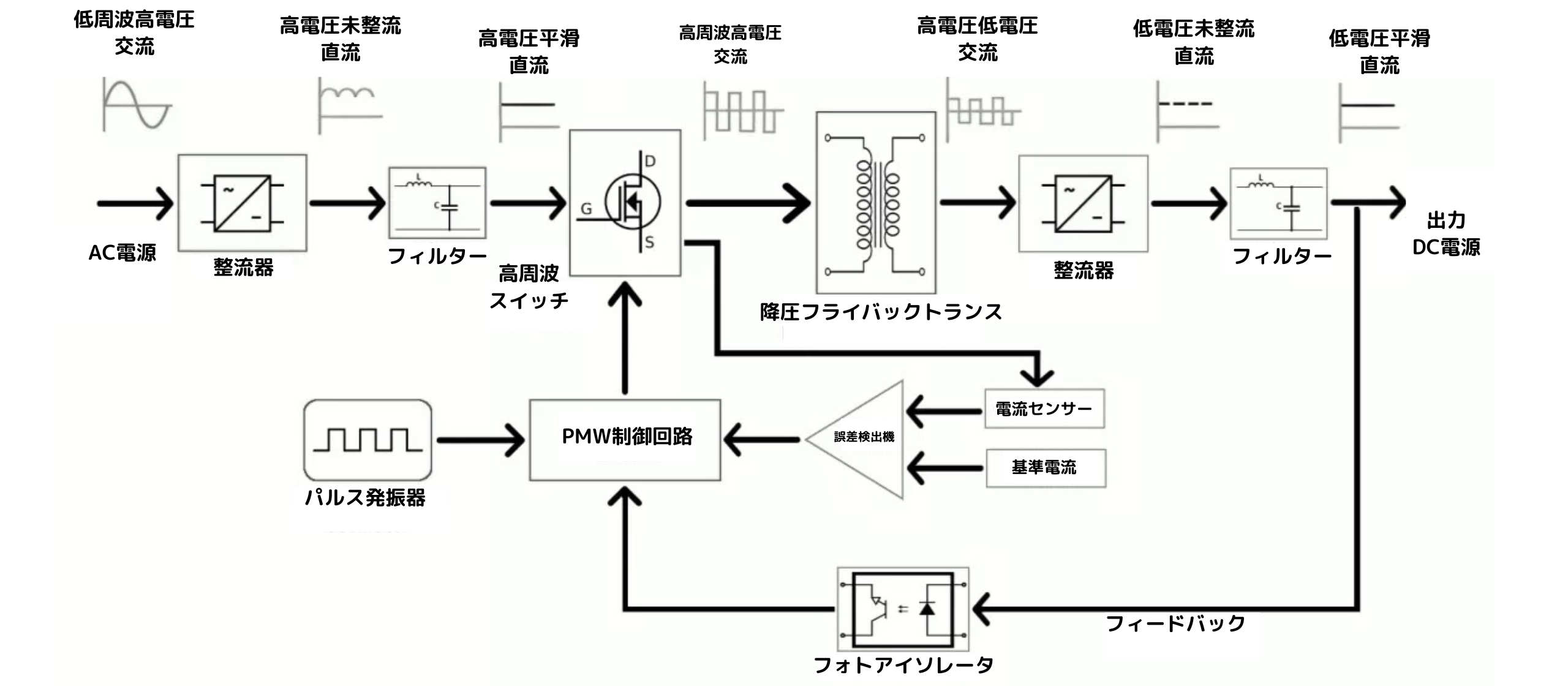

* Beispiel für ein grundlegendes Blockdiagramm eines Schaltnetzteils

Ein Schaltnetzteil ist ein Leistungswandler, der den eingangsseitigen Wechselstrom (AC) gleichrichtet und in Gleichstrom (DC) umwandelt und anschließend die Spannung durch schnelles Ein- und Ausschalten von Hochfrequenz-Schaltelementen (wie MOSFETs) regelt. Gegenüber linearen Netzteilen zeichnet es sich insbesondere durch die folgenden Eigenschaften aus.

• Hoher Wirkungsgrad: Da durch den Schaltbetrieb nur die benötigte Leistung bereitgestellt wird, werden Restwelligkeit und Wärmeentwicklung reduziert, wodurch ein effizienter Betrieb ermöglicht wird.
• Kompakte Bauweise: Durch das Schalten mit hoher Frequenz können Transformatoren und Filterkomponenten verkleinert werden, wodurch sich Platz auf der Leiterplatte einsparen lässt.
• Breiter Eingangsspannungsbereich: Je nach Steuerschaltung gibt es viele Produkte, die flexibel sowohl mit 100-V- als auch mit 200-V-Systemen kompatibel sind.

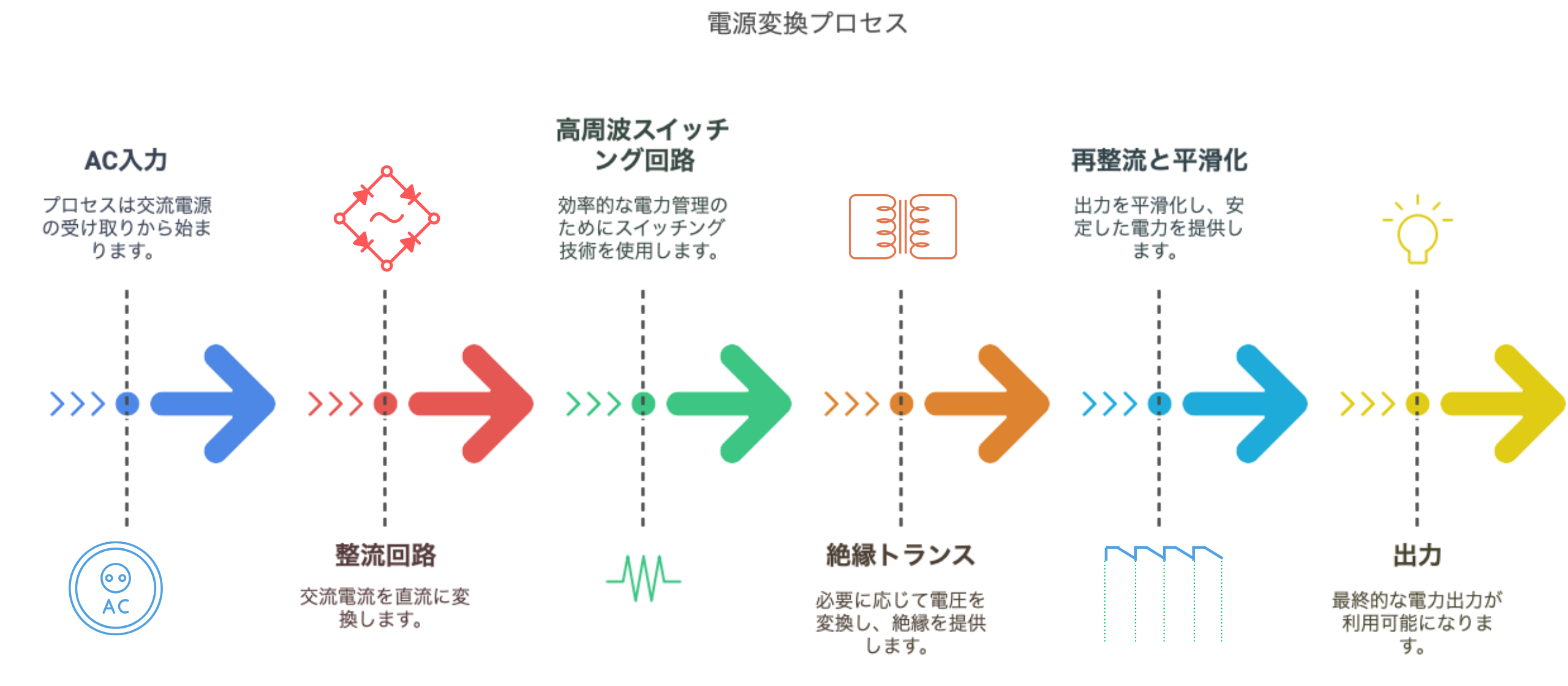

Das Funktionsprinzip folgt im Wesentlichen diesem Ablauf: AC-Eingang -> Gleichrichterschaltung -> Hochfrequenz-Schaltung (z.B. PWM-Steuerung) -> Trenntransformator (bei Bedarf) -> Gleichrichtung und Glättung -> Ausgang. Die Steuerschaltung hält die Ausgangsspannung und den Ausgangsstrom mithilfe von PWM (Pulsweitenmodulation) konstant. Viele Geräte verfügen zudem über Schutzfunktionen, die Überspannung und Überstrom verhindern.

Unterschiede zu Linearnetzteilen und wichtige Auswahlkriterien

Schaltnetzteile werden häufig mit Linearnetzteilen (Serienreglern) verglichen. Da Linearnetzteile die Spannung mithilfe von Transistoren oder Spannungsregler-ICs reduzieren, erzeugen sie wenig Hochfrequenzrauschen und sind einfach zu konstruieren. Sie haben jedoch folgende Nachteile:

• Geringer Wirkungsgrad: Da überschüssige Energie in Wärme umgewandelt wird, ist eine Kühlung, beispielsweise durch einen Kühlkörper, erforderlich.
• Groß und schwer: Transformatoren und Kühlkörper müssen größer dimensioniert werden.

* Vergleichstabelle für Schaltnetzteile und Linearnetzteile

Schaltnetzteile können dagegen Maßnahmen zur Rauschunterdrückung erfordern. Ihr Vorteil besteht jedoch darin, dass sie gleichzeitig eine kompakte, leichte Bauweise und einen hohen Wirkungsgrad ermöglichen.
Bei der Auswahl sollten Sie die folgenden Punkte prüfen:

1. Bereich der Ausgangsspannung und des Ausgangsstroms
2. Bereich der Eingangsspannung (AC/DC)
3. Wirkungsgrad, Wärmeentwicklung und Kühlverfahren
4. Rauschverhalten
5. Schutzfunktionen (Überspannungsschutz, Überstromschutz usw.)
6. Größe, Gewicht und Preis

Warum Schaltnetzteile effizient sind

Schaltnetzteile erreichen einen hohen Wirkungsgrad, weil die Schaltelemente entweder ein- oder ausgeschaltet sind und nur äußerst kurz mit einer dazwischenliegenden Spannung arbeiten. Da im Gegensatz zu linearen Netzteilen keine kontinuierlichen Verluste entstehen, wird weniger Wärme erzeugt, was zur Energieeinsparung beiträgt.

Ein weiterer großer Vorteil besteht darin, dass durch die Anpassung der Schaltfrequenz und der Impulsbreite an Lastschwankungen auch im Standby-Betrieb oder bei geringer Last Strom geliefert werden kann, ohne dass der Wirkungsgrad übermäßig sinkt.

Arten von Schaltungstopologien für Schaltnetzteile

Aufwärts-/Abwärtswandlerschaltung (Buck-Boost-Wandler)

Der Aufwärts-/Abwärtswandler ist eine nicht galvanisch getrennte Schaltungstopologie, mit der die Spannung sowohl erhöht als auch verringert werden kann. Diese Schaltung wird verwendet, um eine Ausgangsspannung mit umgekehrter Polarität zur Eingangsspannung zu erzeugen. Wenn der Schalter eingeschaltet ist, wird Energie in der Induktivität gespeichert. Wenn der Schalter ausgeschaltet ist, wird die Energie aus der Induktivität über die Diode abgegeben. Im Vergleich zum Abwärtswandler fließt durch den Kondensator (Ausgangsfilter) ein größerer Strom.

Abwärtswandler-Schaltung (Buck-Konverter)

Da beim Abwärtswandler kein Transformator in der Schaltung verwendet wird, besteht keine galvanische Trennung zwischen Ein- und Ausgang. Der Buck-Konverter wird eingesetzt, wenn die Eingangsspannung höher als die Ausgangsspannung ist. Die Ausgangsspannung wird reduziert, indem die Eingangsspannung mit dem Tastverhältnis der Einschaltzeit des Schalters multipliziert wird. Dieses Verfahren wird auch als Step-down-Verfahren (Abwärtsstellerverfahren) bezeichnet und ist eine gängige Schaltungstopologie für DC-DC-Wandler, die die Spannung vom Eingang zum Ausgang herabsetzen. Wenn das Schaltelement eingeschaltet ist, wird Energie im Induktor bzw. in der Spule gespeichert und gleichzeitig weitergeleitet. Wenn der Schalter ausgeschaltet ist, gibt der Induktor die Energie über eine Diode oder ein Schaltelement wie einen MOSFET ab. Ein Vorteil besteht darin, dass die Kosten aufgrund des relativ einfachen Schaltungsaufbaus vergleichsweise niedrig sind.

Schaltung in Aufwärtswandler-Topologie (Boost Converter)

Eine Schaltung in Aufwärtswandler-Topologie wird verwendet, wenn eine höhere Ausgangsspannung als die Eingangsspannung benötigt wird. Wenn ein Schaltelement wie ein MOSFET eingeschaltet ist, wird Energie in einer Induktivität gespeichert. Beim Ausschalten wird die Energie aus der Induktivität über eine Diode an die Last abgegeben. Da die Energie der Eingangsspannung zu der in der Spule gespeicherten Energie addiert wird, entsteht eine Ausgangsspannung, die höher als die Eingangsspannung ist.

Push-Pull-Verfahren

Am Beispiel eines Push-Pull-Wandlers handelt es sich um einen Wandler in Mehrtransistorausführung mit mehreren grundlegenden Schaltarmen. Zwei Spulen (mit gleicher Windungszahl) auf der Primärseite des Transformators werden in Reihe geschaltet, wobei der Mittelpunkt mit dem Pluspol der Stromversorgung und die beiden Enden jeweils über einen Low-Side-Schalter mit dem Minuspol verbunden werden. Durch abwechselndes Ein- und Ausschalten entsteht im Kern des Transformators ein magnetisches Wechselfeld. Da die Wandlungsfrequenz auf der Sekundärseite doppelt so hoch wie auf der Primärseite ist, kann der Filter kompakter ausgeführt werden. Bei diesem Push-Pull-Wandler gibt es 2 Varianten: stromgespeiste und spannungsgespeiste Wandler. Sie eignen sich für Stromversorgungen mit vergleichsweise hoher Leistung.

Vorwärtswandler

Ein Vorwärtswandler ist beispielsweise eine Art eintransistoriger ON/ON-Wandler mit einem grundlegenden Schaltarm. Er wird häufig für Netzteile mit kleiner bis mittlerer Leistung von bis zu einigen hundert W eingesetzt. Dabei wird während der Einschaltzeit des primärseitigen Schaltelements die Leistung über einen zwischengeschalteten Transformator auf die Sekundärseite übertragen. Die Primär- und Sekundärwicklung des Transformators sind mit gleicher Polarität verbunden. Diese Schaltung benötigt zwei Bauteile, einen Transformator und eine Drosselspule, bietet jedoch einen hohen Wirkungsgrad.

Flyback-Prinzip

Ein Flyback-Wandler ist eine Art Eintransistor-Ein/Aus-Wandler mit einem einzigen grundlegenden Schaltzweig. Wenn das Schaltelement eingeschaltet ist, wird Energie in der Primärwicklung des Transformators gespeichert. Wenn das Schaltelement ausgeschaltet ist, wird diese gespeicherte Energie über die Sekundärwicklung des Transformators und die Diode abgegeben. Anschließend wird sie von einer Gleichrichterschaltung gleichgerichtet und durch eine Glättungsschaltung geglättet, wodurch eine DC-Spannung erzeugt wird. Aufgrund dieser Funktionsweise wird er auch als Ein/Aus-Wandler bezeichnet. Die Auslegung des Transformators ist etwas komplex, seine Abmessungen sind vergleichsweise groß und durch den Kondensator fließt ein hoher Strom. Bei diesem Verfahren kann auf eine Drosselspule verzichtet werden.

Vollbrückenschaltung

Bei diesem Verfahren werden mehrere grundlegende Schaltarme verwendet. In Reihe geschaltete Schaltelemente werden parallel an den Gleichstromeingang angeschlossen, und zwischen den jeweiligen Mittelpunkten wird die Primärwicklung eines Transformators angeordnet. Die Schaltelemente werden abwechselnd ein- und ausgeschaltet. Dieses Verfahren gilt als geeignet für Netzteile mit vergleichsweise hoher Leistung. Da Computer in letzter Zeit tendenziell hohe Ströme benötigen, wird es auch als POL-Stromversorgung für Computersysteme eingesetzt.

Halbbrückenschaltung

Bei der Halbbrückenschaltung handelt es sich um eine Wandlertopologie, bei der die Gleichspannung am Eingang durch zwei Kondensatoren geteilt wird. Zwei Schaltelemente werden in Reihe geschaltet und parallel zu den Kondensatoren angeschlossen. Am Mittelpunkt zwischen den Schaltelementen und den Kondensatoren befindet sich ein Transformator. Diese Schaltungstopologie zeichnet sich durch einen hohen Wirkungsgrad des Transformators aus und eignet sich besonders für hohe Eingangsspannungen.

Von den oben genannten Schaltungen gehören der Abwärtswandler (Buck-Konverter), der Aufwärtswandler (Boost-Konverter) und der Abwärts-/Aufwärtswandler (Buck-Boost-Konverter) zu den nicht galvanisch getrennten Topologien. Die Durchflusswandler-, Sperrwandler-, Gegentaktwandler-, Halbbrücken- und Vollbrückenschaltung gehören hingegen zu den galvanisch getrennten Topologien. Weitere galvanisch getrennte Schaltungstopologien für Schaltnetzteile sind der Royer- und der Jensen-Wandler.

Merkmale und Anwendungen von 24V-Schaltnetzteilen

Vorteile einer 24-V-Stromversorgung und kompatible Anwendungen

24-V-Schaltnetzteile gehören zu den am häufigsten verwendeten Stromversorgungen für Industrieanlagen, FA-Systeme (Fabrikautomation) und Werkzeugmaschinen. Sie bieten die folgenden Vorteile:

• Sicherheit: Einfacher zu handhaben als Hochspannung, und 24 V DC liegen gemäß den Normen in einem vergleichsweise sicheren Spannungsbereich.
• Standardisierung: Da eine große Auswahl an 24-V-kompatiblen Sensoren, Relais und Aktoren verfügbar ist, lässt sich das Systemdesign einfach umsetzen.
• Erweiterbarkeit: Einfache Kombination mit anderen Spannungen wie 5 V und 12 V. Es sind auch Produkte mit 2 Ausgängen für 24 V und 5 V erhältlich.

Vorteile von 24-V-Schaltnetzteilen in Industrieanlagen

Industrieanlagen erfordern eine stabile Stromversorgung bei langen Dauerbetriebszeiten und unter hohen Lastbedingungen. Neben einem hohen Wirkungsgrad bieten 24-V-Schaltnetzteile die folgenden Vorteile:

• Einfache Wärmeableitung: Dank des hohen Wirkungsgrads lassen sich Kosten und Platzbedarf für die Wärmeableitung reduzieren.
• Erweiterung und Parallelschaltung möglich: Durch die bedarfsgerechte Parallelschaltung von Einheiten kann der Ausgangsstrom erhöht oder ein redundantes System realisiert werden.
• Anpassungsfähigkeit: Es stehen verschiedene Bauformen zur Auswahl, darunter Leiterplatten- und DIN-Schienen-Ausführungen, die an die jeweilige Umgebung angepasst werden können.

Technologien zur Steigerung von Zuverlässigkeit und Sicherheit

Isolationskonzepte, Überspannungsschutz und Überstromschutz sowie lüfterlose Kühlkonzepte mit Temperatursensoren und verstärkte Rauschfilterung sind nur einige der Technologien, die in Schaltnetzteilen für Industrieanlagen eingesetzt werden, um deren Zuverlässigkeit und Sicherheit zu erhöhen. In letzter Zeit gibt es auch viele PFC-Schaltungen (Leistungsfaktorkorrektur) und Produkte mit hohem Leistungsfaktor. Daher ist es wichtig, Geräte auszuwählen, die internationalen Normen wie UL und EN entsprechen.

Auswahl eines 12-V-Schaltnetzteils und wichtige Punkte zur Überprüfung der Spezifikationen

Anwendungen und Auswahlkriterien für 12-V-Schaltnetzteile

12-V-Schaltnetzteile werden in zahlreichen Bereichen eingesetzt, darunter LED-Beleuchtung, Fahrzeugausrüstung und Kommunikationsgeräte. Bei der Auswahl sind folgende Punkte zu berücksichtigen:

1. Nennausgangsleistung (Wattzahl): Kann das Netzteil ausreichend Leistung für die erforderliche Last bereitstellen?
2. Wirkungsgrad und Wärmeentwicklung: Unter Berücksichtigung der Wärmeableitung in geschlossenen Gehäusen oder kompakten Einheiten sollte ein hocheffizientes Produkte gewählt werden.
3. Sicherheitsnormen: Prüfen Sie Zertifizierungen nach Normen wie UL und EN sowie bei Bedarf die Konformität mit medizinischen und industriellen Normen.

So überprüfen Sie Eingangsspannung und Ausgangsstrom

Bei der Einführung eines Schaltnetzteils sollten Sie den Eingangsspannungsbereich (z. B. AC 100-240 V) sowie den maximalen Wert des tatsächlich benötigten Laststroms überprüfen.

Wenn beispielsweise ein 12-V-Schaltnetzteil maximal 2 A liefern soll, ist eine Nennleistung von etwa 24 W erforderlich. Berücksichtigen Sie außerdem den Einschaltstrom beim Start sowie Stromspitzen durch Lastschwankungen und treffen Sie eine Auswahl mit ausreichender Reserve.

Kompakte, leichte Bauweise und Energieeinsparung durch Schaltnetzteile

Funktionsweise der Effizienzsteigerung durch Schalttechnologie

Schaltnetzteile minimieren Verluste durch schnelles Ein- und Ausschalten der Schaltelemente. Dadurch können kleinere Transformatoren eingesetzt und insgesamt eine kompakte, leichte Bauweise realisiert werden. Darüber hinaus ermöglicht eine leistungsfähigere Steuerschaltung auch im Standby-Betrieb und bei Teillast einen effizienten Betrieb und trägt somit erheblich zur Energieeinsparung bei.

Kompakte Bauform und die entsprechende Nachfrage

Bei in Geräten integrierten Netzteilen, beispielsweise für Computer und medizinische Geräte, ist insbesondere eine kompakte Bauform gefragt. Bei der Auswahl eines Produkte, etwa einer Ausführung zur Leiterplattenmontage oder eines externen AC-Netzteils, müssen der verfügbare Einbauraum und das Wärmeableitungskonzept berücksichtigt werden. Mit der zunehmenden Verbreitung kleiner Geräte, bei denen die Mobilität im Vordergrund steht, steigt in den letzten Jahren die Nachfrage nach dünneren und leichteren Netzteilen. Voraussetzung dafür ist ein Verständnis der Funktionsweise von Schaltnetzteilen und der Anwendung von Schaltnetzteilen.

Umweltvorteile durch Energieeinsparung

Der hohe Wirkungsgrad von Schaltnetzteilen trägt letztlich auch zur Reduzierung der CO2-Emissionen bei. Darüber hinaus ermöglichen kleinere Kühlkörper und Lüfter einen geringeren Ressourcenverbrauch und eine längere Lebensdauer der Produkte. Diese Energieeffizienz wird auch als Engagement der Unternehmen für den Umweltschutz anerkannt und ist äußerst wichtig, um die Anforderungen internationaler Normen und Energieeinspargesetze zu erfüllen.

Rauschprobleme bei Schaltnetzteilen und deren Lösungen

Ursachen und Auswirkungen von Störungen verstehen

Bei Schaltnetzteilen entstehen durch den Hochgeschwindigkeitsschaltbetrieb leicht Störungen, die umliegende Schaltungen und externe Geräte beeinträchtigen können. Zu den Hauptursachen zählen elektromagnetische Streustrahlung im Zusammenhang mit der Schaltfrequenz sowie abrupte Stromänderungen bei der Gleichrichtung. Bei Audiogeräten können zudem die für Schaltnetzteile im Audiobereich typischen hochfrequenten Störungen die Klangqualität beeinträchtigen, weshalb ausreichende Gegenmaßnahmen erforderlich sind.

Maßnahmen mit Kondensatoren und Dioden

Zu den wirksamen Maßnahmen zur Rauschreduzierung gehören:

• Geeignete Platzierung von Kondensatoren: Bypass-Kondensatoren werden in der Nähe von Schaltelementen und ICs platziert, um Restwelligkeit und hochfrequentes Rauschen zu dämpfen.
• Auswahl der Dioden: Durch den Einsatz schneller Gleichrichterdioden oder Schottky-Dioden wird übermäßiges Rauschen in Schaltnetzteilschaltungen unterdrückt.
• Snubber-Schaltung: Eine zusätzliche Schaltung absorbiert Überspannungen, die an Transformatoren und Schaltelementen entstehen.

Optimierung von Rauschfiltern und Schaltungsdesign

Als fortschrittlichere Maßnahme zur Rauschunterdrückung können Rauschfilter und Abschirmungen entsprechend ausgelegt werden. Es ist auch nicht ungewöhnlich, am Ausgang der Schaltung einen zusätzlichen Rauschfilter zu integrieren. Darüber hinaus ist es wichtig, die Erdung des gesamten Geräts und das Verdrahtungslayout sorgfältig zu gestalten, um die Entstehung von Erdschleifen zu verhindern.

Detaillierte Erläuterung der Schaltungen und Gleichrichtungsverfahren von Schaltnetzteilen

Die Rolle von Dioden und Transformatoren in Gleichrichterschaltungen

In der Eingangsstufe eines Schaltnetzteils (Umwandlung des AC-Eingangs in DC) kommen häufig eine Brückengleichrichterschaltung und eine PFC-Schaltung zum Einsatz. Der Transformator übernimmt die galvanische Trennung und Spannungswandlung, während Dioden für die Hochfrequenzgleichrichtung und in Schutzschaltungen eingesetzt werden. Insbesondere bei AC/DC-Schaltnetzteilen haben die Wicklungsspezifikationen des Transformators und die Auswahl der Dioden einen erheblichen Einfluss auf den Wirkungsgrad und die Lebensdauer.

Unterschiede zwischen den Regelungsverfahren und geeignete Anwendungen

Bei Schaltnetzteilen kommen verschiedene Verfahren zum Einsatz, darunter die PWM-Regelung (Pulsweitenmodulation), die PFM-Regelung (Pulsfrequenzmodulation) sowie die Resonanztechnik (Soft Switching).

• PWM-Regelung: Ein gängiges Verfahren, das sich für ein breites Anwendungsspektrum eignet.
• PFM-Regelung: Kann bei starken Lastschwankungen einen hohen Wirkungsgrad erzielen.
• Resonanztechnik: Ermöglicht einen hohen Wirkungsgrad bei gleichzeitiger Rauschreduzierung, ist jedoch anspruchsvoll zu implementieren.

Es ist entscheidend, je nach Anwendung, Kosten und Wirkungsgradanforderungen das optimale Verfahren auszuwählen und den Schaltplan des Schaltnetzteils zu entwerfen.

Fortschritte und Effizienzsteigerungen in der AC/DC-Wandlungstechnologie

Bei modernen Schaltnetzteilen gibt es inzwischen Modelle, die mithilfe von Halbleitern der nächsten Generation aus neuartigen Materialien wie SiC (Siliziumkarbid) und GaN (Galliumnitrid) höhere Schaltfrequenzen erreichen und Verluste weiter reduzieren. Dadurch wird die Entwicklung kompakter, hocheffizienter und rauscharmer Netzteile möglich. Auch die weitere technologische Entwicklung verdient große Aufmerksamkeit.

Auswahl eines Herstellers von Schaltnetzteilen und unsere Lösungen

Merkmale von UNIFIVE

UNIFIVE bietet Netzteile für ein breites Anwendungsspektrum, darunter Industrie, Kommunikation und Medizintechnik, und zeichnet sich durch die folgenden Merkmale aus.

1. Qualitätsmanagementsystem: Erfüllung internationaler Normen wie ISO, UL und EN.
2. Erfahrung und Support: Langjährige Erfahrung, kundenspezifische und teilkundenspezifische Lösungen sowie umfassender Kundendienst.
3. Umfangreiches Produktesortiment: Unterstützung verschiedener Spannungen und Ausgangsleistungen, darunter 5 V, 12 V, 24 V und 48 V.
4. Technologische Vorteile: Rauscharme Konstruktion, Unterstützung von Parallelschaltungen und umfangreiche Fernsteuerungsfunktionen.

Vorschlag der optimalen Lösung aus unserem Angebot

Neben Standardnetzteilen wählen wir auch das für Ihre Anforderungen optimale Schaltnetzteil aus und unterbreiten Ihnen einen entsprechenden Vorschlag. Wir bieten zudem die folgenden Unterstützungsleistungen an. Sprechen Sie uns gerne an.

• Unterstützung bei der Produkteauswahl: Vorstellung einer auf die Anforderungen Ihrer Anwendung abgestimmten Produktepalette.
• Technische Anpassungen: Unterstützung für spezielle Spannungen, Ergänzung von Bauteilen zur Rauschunterdrückung und vieles mehr.
• Kleinserien: Teilkundenspezifische Anpassungen sind bereits für kleine Stückzahlen möglich.

Zusammenfassung

In diesem Artikel wurden zahlreiche wichtige Aspekte für die Auswahl und Entwicklung von Schaltnetzteilen erläutert, darunter ihr grundlegender Aufbau und ihr Funktionsprinzip, die Unterschiede zu linearen Netzteilen, die Eigenschaften verschiedener Spannungen wie 24 V und 12 V sowie Maßnahmen zur Rauschunterdrückung und Sicherheitsnormen. Schaltnetzteile bieten große Vorteile hinsichtlich Effizienz, kompakter Bauweise und Energieeinsparung und sind aus modernen elektronischen Geräten nicht mehr wegzudenken. Gleichzeitig sind zahlreiche technische Aspekte zu berücksichtigen, beispielsweise Maßnahmen zur Rauschunterdrückung und die Auslegung von Schutzschaltungen. Daher sind fundierte Kenntnisse sowie die Auswahl eines geeigneten Herstellers und Produkte erforderlich.

Unser Unternehmen UNIFIVE bietet eine große Auswahl an zuverlässigen Schaltnetzteilen und unterstützt Sie flexibel bei technischen Fragen und individuellen Anpassungen. Wenn Sie Fragen zur konkreten Auswahl oder Einführung haben, können Sie uns jederzeit über die unten stehende Schaltfläche Kontaktieren Sie uns.

Wir nehmen jederzeit Anfragen für verschiedene Muster entgegen und würden uns freuen, wenn Sie auch diese Möglichkeit in Betracht ziehen.
