リチウムイオン電池用 200W据置型充電器 2シリーズ・全4機種発売中
当社は、リチウムイオン電池用の据置型バッテリー充電器として、AC入力コネクタの形状が異なる「UNDMC3200シリーズ」と「UNDMB3200シリーズ」の2シリーズ・全4機種を発売しています。満充電電圧DC42.0V／50.4Vの200Wクラス出力で、定電流（CC）／定電圧（CV）方式による7段階の充電制御に対応します。AGV・ロボット・電動モビリティなど、リチウムイオン電池を搭載する機器の充電器として採用いただけます。
2026年 9月25日
36V系・48V系リチウムイオン電池に対応する200Wクラスの据置型充電器
UNDMC3200シリーズとUNDMB3200シリーズは、リチウムイオン電池用の据置型バッテリー充電器です。満充電電圧DC42.0V（セルあたり4.2V×10直列相当）・最大4.6Aのモデルと、DC50.4V（同×12直列相当）・最大4.0Aのモデルをご用意しました。AGV（無人搬送車）やロボット、電動モビリティなど、36V系・48V系のリチウムイオン電池を搭載する機器の充電用途を想定して設計しています。

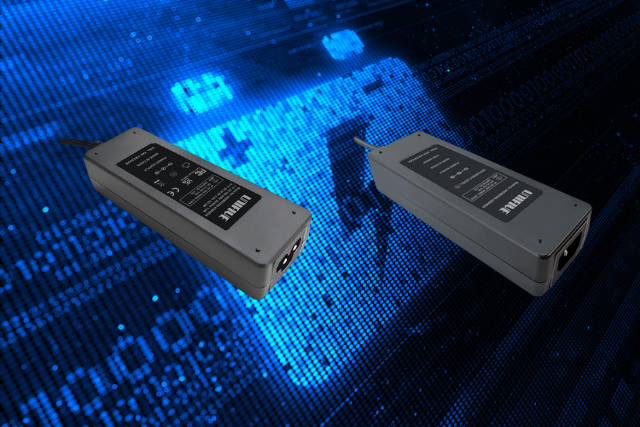

2つのシリーズは電気的仕様と外形寸法が共通で、AC入力コネクタの形状のみが異なります。機器側の電源コードや運用方法に合わせて選択いただけます。
次世代パワー半導体の採用により、200Wクラスの出力を160.0×54.0×32.5mmの筐体に収めました。AC90〜264Vのユニバーサル入力に対応し、力率改善回路（PFC）により力率0.9以上、最大効率90.0%を実現しています。安全規格はIEC 62368-1およびPSE 別表第八に適合しています。
CC/CV方式による7段階の充電制御
バッテリーの電圧状態に応じて、充電電流と電圧を7段階で自動的に切り替えます。電圧が低下したバッテリーはトリクル充電とプレチャージで段階的に立ち上げ、定電流（CC）の急速充電を経て、定電圧（CV）で満充電へ移行します。満充電後に電圧の低下を検知すると、自動で再充電を開始します。電源側で充電制御を完結させるため、機器側に複雑な充電回路を持たせる必要がありません。
| 段階 | モード | 動作 |
|---|---|---|
| 1 | スタンバイモード | 充電開始前の待機 |
| 2 | トリクル充電モード | 電圧が低下したバッテリーを小電流で予備充電 |
| 3 | プレチャージモード | 中間電圧帯を抑えた電流で充電 |
| 4 | 定電流急速充電モード（CC） | 定格電流の定電流で効率よく充電 |
| 5 | 定電圧充電モード（CV） | 電圧を一定に保ち、電流を絞りながら満充電へ |
| 6 | 満充電 | 充電電流が一定値を下回ると停止し、完了を判定 |
| 7 | 再充電モード | 電圧の低下を検知して自動で充電を再開 |
※ 各段階の電圧・電流の詳細値と充電特性グラフは、各製品ページでご確認いただけます。
状態表示・保護機能・オプション機能
LEDインジケーターの点灯・点滅・消灯により、待機・充電中・満充電・異常状態を表示します。現場で充電状態をひと目で確認できるため、運用時の確認作業を軽減します。
保護機能は、短絡保護・過電圧保護・過電流保護に加えて、異常な長時間の充電を防ぐ充電タイマー保護を搭載しています。さらに、機器側のシステム構成に合わせて選択できるオプション機能をご用意しています。
| 項目 | 内容 |
|---|---|
| LED表示 | 待機（緑点灯）／充電中（赤点灯）／満充電（緑点灯）／バッテリー異常（赤点滅）／充電器異常（消灯） |
| 保護機能 | 短絡保護（SCP）、過電圧保護（OVP）、過電流保護（OCP）、充電タイマー保護 |
| オプション：過温度保護（OTP） | 充電器内部の温度上昇を検出して出力を保護 |
| オプション：温度連動電流制御（BTS） | 外付けNTCサーミスタでバッテリー温度を検出し、充電電流を自動で調整 |
| オプション：バッテリー識別（ID） | バッテリー端子の抵抗値を検出し、接続されたバッテリーの適合性を判定 |
| オプション：UART通信 | Tx/Rxによる通信で、外部機器からの充電制御に対応 |
想定される用途
本製品は、リチウムイオン電池を搭載する幅広い機器の充電器として採用いただけます。主な用途として、AGV・AMR（自律走行搬送ロボット）や電動運搬車などの搬送機器、産業用ロボットや清掃ロボット、電動車いすや電動工具などの電動機器、ポータブル電源やバックアップ電源などの蓄電システムを想定しています。
記載のない用途やバッテリー構成についても、適合性のご相談を承ります。
製品ラインアップ
2シリーズ・全4機種を発売中です。各製品の詳細仕様は、製品ページよりご確認ください。
UNDMC3200シリーズ｜AC入力：IEC 60320 C14
 |
UNDMC3200シリーズ AC入力にIEC 60320 C14インレットを採用したモデルです。汎用の3極電源コードを使用できます。 200Wクラス ／ 42.0V・50.4V ／ CC/CV 7段階充電 ／ PSE 別表第八 |
| 型番 | 満充電電圧 | 最大充電電流 |
|---|---|---|
| UNDMC3200-420046SA | DC42.0V | 4.6A |
| UNDMC3200-504040SA | DC50.4V | 4.0A |
UNDMB3200シリーズ｜AC入力：IEC 60320 C6
 |
UNDMB3200シリーズ AC入力にIEC 60320 C6インレットを採用したモデルです。電気的仕様と外形寸法はUNDMC3200シリーズと共通です。 200Wクラス ／ 42.0V・50.4V ／ CC/CV 7段階充電 ／ PSE 別表第八 |
| 型番 | 満充電電圧 | 最大充電電流 |
|---|---|---|
| UNDMB3200-420046SA | DC42.0V | 4.6A |
| UNDMB3200-504040SA | DC50.4V | 4.0A |
共通仕様
| 項目 | 仕様 |
|---|---|
| 入力 | AC90〜264V、47〜63Hz |
| 効率・力率 | 最大効率90.0%／力率0.9以上（AC100V・AC230V） |
| 安全規格 | IEC 62368-1、PSE 別表第八 |
| EMC（エミッション） | FCC Part 15 Class B、EN 55032 Class B、VCCI Class B、BS EN 55032 |
| EMC（イミュニティ） | EN 55035、BS EN 55035 |
| 動作環境 | 動作温度0〜40℃／保存温度−20〜65℃／湿度5〜95%RH（結露なきこと） |
| 外形寸法 | 160.0×54.0×32.5mm |
| その他 | RoHS 2対応 |
※ 各モデルの認証取得状況の詳細は、当社営業までお問い合わせください。
セミカスタム対応
充電電圧・充電電流、充電プロファイル、通信機能、コネクタ形状など、ご用途に合わせたセミカスタム対応が可能です。CC/CVの移行タイミングやトリクル充電領域の調整、充電タイマー保護の時間設定など、充電制御に関わる条件も調整できます。
当社は35年以上の電源開発実績を持つメーカーとして、仕様検討から認証取得、量産立ち上げ、量産後のフォローまで一貫して対応します。試作・評価用の小ロットから量産まで、数量規模に応じた供給が可能です。仕様の確認、お見積り、サンプルのご相談は、お気軽にお問い合わせください。
