UNXVX3015
|
UNXVX3015シリーズは、15W品のACピン交換式ACアダプターです。小型デザインで持ち運びが楽なケースサイズとなっており、ACピンが脱着可能、ワンモデルでワールドワイドにご使用いただけます。各種保護機能を搭載、各国の安全規格を取得済のシリーズです。 製品シリーズ名：UNXVX3015 |
オプション |
製品詳細
| 大きさ | L:78.0 W:39.0 H:60.5/mm |
|---|---|
| AC入力定格（AC Input Rating） | 90V～264V |
| DC出力定格（DC Output Rating） |
|
| 安全性 |
|
上記の仕様以外の製品をお探しの方は、弊社営業までお問い合わせください。
お問い合わせフォーム

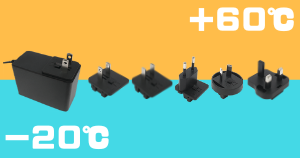

UNXVX 15W Seriesは、ACプラグ交換式のAC／DCアダプター（15Wクラス）です。UNXL／UNXZ／UNXE／UNXR／UNXF／UNXK／UNXAの7タイプのACピンをラインアップ。各国・地域の電源規格に合わせたプラグ構成を選択でき、グローバル展開を前提とした機器設計に対応します。
Energy Efficiency Level VI（ErP／DoE）に適合し、短絡／過電圧／過電流の保護回路を標準装備（過温度保護はオプション対応）。LPS（Limited Power Source）対応の小型アダプターとして、ポータブル機器・小型民生機器向け電源に幅広くご採用いただけます。
| ユニファイブが選ばれる理由： 35年以上の電源開発実績を持つ電源メーカーとして、量産採用を見据えた仕様検討〜認証取得〜量産立ち上げ〜量産後フォローまで一貫して支援します。標準品をベースに、試作・評価の小ロットから中小規模生産、さらに大ロット生産まで数量規模に応じた柔軟な供給が可能です。セミカスタムにも対応し、量産採用に向けた電源選定を仕様検討段階からサポートいたします。 |
主な特長
1) 7タイプのACピン対応のACプラグ交換式・小型アダプター
UNXL／UNXZ／UNXE／UNXR／UNXF／UNXK／UNXAの7タイプのACピンをラインアップ。小型設計で、携帯性を重視した機器への採用に適しています。
2) 技術基準・保護回路
技術基準は60065-1／GB8898.1／60950-1／GB4943.1／62368-1に対応し、あわせて100V基準に準拠しています。保護回路として短絡保護／過電圧保護／過電流保護を備え、過温度保護もオプションで対応可能です。
3) 省エネルギー効率（ErP／DoE Level VI）
Energy Efficiency Level VI（ErP／DoE）に適合しています。EU ErP規則（COMMISSION REGULATION (EU) 2019/1782）およびDOE（10 CFR Part 429 and 430）の要件を満たし、無負荷時消費電力は0.1Wです。
4) EMC（エミッション）
FCC Part15-B、EN(CISPR)55032-B、VCCI-Bに対応しています。
5) イミュニティ（耐性）
EN55035の要求を踏まえ、EN61000-4-2／-3／-4／-5／-6／-8／-11の耐性項目に対応しています。
導入が効果的なケース
- グローバル展開を前提に、7タイプ対応のACプラグ交換式アダプターを採用したい
- 15Wクラスの小型アダプターで、携帯性を重視した機器設計を進めたい
- ErP／DoE Level VIの省エネルギー効率要件を満たした電源を選定したい
- AV機器向け規格（60065-1／GB8898.1）への適合が必要な機器への電源選定を進めたい
- LPS（Limited Power Source）対応の電源を前提に機器設計を進めたい
用途・アプリケーション例
ポータブル機器・小型民生機器向けの外部電源として幅広く適用可能です。
- モバイル機器・携帯端末
- AV機器・映像音響機器
- ポータブルHDD・GPS・PDA
- 小電力で動作する各種装置 など
※上記は一例であり、用途を限定するものではありません。
規格・適合
| 項目 | 内容 |
|---|---|
| 技術基準 | 60065-1／GB8898.1／60950-1／GB4943.1／62368-1 |
| 効率 | Energy Efficiency Level VI（ErP／DoE）、EU 2019/1782適合、DOE 10 CFR Part 429 and 430適合 |
| EMC（エミッション） | FCC Part15-B／EN(CISPR)55032-B／VCCI-B |
| イミュニティ（耐性） | EN55035、EN61000-4-2／-3／-4／-5／-6／-8／-11 |
| 保護回路 | 短絡保護／過電圧保護／過電流保護／過温度保護（オプション） |
| 動作環境 | 入力：AC100〜240V（許容範囲：AC90〜264V）、50/60Hz（許容範囲：47〜63Hz）／動作温度：0〜40℃（自然空冷・海抜）／保存温度：-20〜65℃（自然空冷・海抜）／動作・保存湿度：5〜95%RH（結露なきこと） |
| 参考：代表モデル例 | 5.0V 2.3A／5.9V 2.5A／12.0V 1.2A／15.0V 1.0A／24.0V 0.6A（出力精度 ±5%、無負荷時消費電力 0.1W） |
| 参考：ACプラグ対応 | UNXL／UNXZ／UNXE／UNXR／UNXF／UNXK／UNXA／UNXVX3015（交換式一体型） |
| 参考：外形 | 78.0×39.0×60.5〜78.7mm（プラグタイプにより異なります） |
| その他 | LPS対応、RoHS 2対応 |
セミカスタム対応
仕様確認・お見積り・サンプルのご相談はお気軽にお問い合わせください。セミカスタムの対応事例はカスタマイズ事例ページでご確認いただけます。
