UNUBY3005 UNUB
|

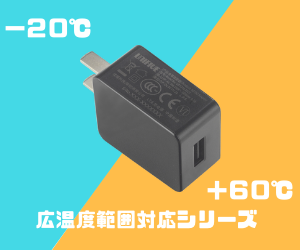

5W品のUSBタイプのACアダプターです。ACピンはAタイプ(中国安全規格対応タイプ)で、持ち運びにも便利な超小型なケースサイズになっております。アメリカエネルギー効率規制（DOE Ⅵ）の基準にも満足している高効率品になります。 製品シリーズ名：UNUBY3005 UNUB |
|
製品詳細
| 大きさ | 42.1*34.7*22 |
|---|---|
| AC入力定格（AC Input Rating） | 90V～264V |
| DC出力定格（DC Output Rating） |
|
| 安全性 |
|
| 用途別採用例 | 用途別製品のご紹介（PDF） |
上記の仕様以外の製品をお探しの方は、弊社営業までお問い合わせください。
お問い合わせフォーム
UNUB 5W Seriesは、USB-A出力に対応したウォールマウント型AC／DCアダプター（5Wクラス）です。I.C.T.／AV機器の安全規格62368-1およびPSE 別表第八（100V基準）に適合。スマートフォン・携帯型デバイスなどのUSB充電用途に適した、小型・軽量のコンパクト設計の壁掛け型充電アダプターです。
5.0V出力の2モデル（0.5A／1.0A）を展開し、US（UNUBU）・日本向け（UNUBY）・EU（UNUBE）・UK（UNUBK）・AU（UNUBA）の5タイプのプラグバリエーションをラインアップ。DOEレベルⅦおよびErP Lot7の高効率基準をクリアし、EU委員会規則2019/1782およびDOE 10 CFR Part 429・430に適合。無負荷時消費電力0.1Wの省エネ設計で、環境性能と高効率を両立しています。短絡／過電圧／過電流の保護回路を標準装備。LPS（Limited Power Source）対応です。
| ユニファイブが選ばれる理由： 35年以上の電源開発実績を持つ電源メーカーとして、量産採用を見据えた仕様検討〜認証取得〜量産立ち上げ〜量産後フォローまで一貫して支援します。標準品をベースに、試作・評価の小ロットから中小規模生産、さらに大ロット生産まで数量規模に応じた柔軟な供給が可能です。セミカスタムにも対応し、量産採用に向けた電源選定を仕様検討段階からサポートいたします。 |
主な特長
1) USB-A出力対応・小型・軽量設計
USB-A出力に対応したウォールマウント型アダプターです。スマートフォン・タブレット・携帯型デバイスなど、USB充電が必要な機器の電源供給に適しています。コンパクト・軽量な筐体設計により、モビリティを重視した用途や省スペース設置にも対応します。
2) DOEレベルⅦ・ErP Lot7適合の高い省エネ性能
米国エネルギー効率規制DOEレベルⅦおよび欧州エコデザイン指令ErP Lot7の基準をクリア。EU委員会規則（EU）2019/1782およびDOE 10 CFR Part 429・430にも対応し、環境性能と高効率を両立した省エネ設計を実現しています。無負荷時消費電力は0.1Wです。
3) グローバル安全規格対応・5タイプ展開
I.C.T.／AV機器の安全規格62368-1に適合し、PSE 別表第八（100V基準）にも対応。壁掛け型固定プラグとしてUS（UNUBU）・日本向け（UNUBY）・EU（UNUBE）・UK（UNUBK）・AU（UNUBA）の5タイプをラインアップし、主要市場への展開をサポートします。
4) 保護回路・EMC対応（EN61000-4シリーズ準拠）
保護回路として短絡保護／過電圧保護／過電流保護を標準装備。EMC規格では、エミッションとしてFCC Part15 Class B／CE EN(CISPR)55032 Class B／VCCI Class B／BS EN 55032に準拠し、イミュニティとしてEN55035／BS EN 55035に対応。さらにEN61000-4-2／-4-3／-4-4／-4-5／-4-6／-4-8／-4-11の各試験規格にも適合しています。
主な仕様
| シリーズ名 | UNUB 5W Series |
| 製品カテゴリ | I.C.T./AV AC/DC Adaptor USB USB-A（ウォールマウント型・USB-A出力） |
| 定格出力 | 5Wクラス |
| 動作温度範囲 | 0〜40℃（自然空冷・海抜） |
| 技術基準（安全規格） | 62368-1、PSE 別表第八（100V基準）（各モデルの詳細は営業部へお問い合わせください） |
| エネルギー効率 | DOEレベルⅦ・ErP Lot7適合、EU委員会規則（EU）2019/1782適合、DOE 10 CFR Part 429・430適合 |
| エミッション（放射） | FCC Part15 Class B／CE EN(CISPR)55032 Class B／VCCI Class B／BS EN 55032 |
| イミュニティ（耐性） | EN55035／BS EN 55035（EN61000-4-2／-4-3／-4-4／-4-5／-4-6／-4-8／-4-11含む） |
| 保護回路 | 短絡保護／過電圧保護／過電流保護 |
| 動作環境 | 入力：AC100〜240V（許容範囲：AC90〜264V）、50/60Hz（許容範囲：47〜63Hz）／保存温度：-20〜65℃（自然空冷・海抜）／動作・保存湿度：5〜95%RH（結露なきこと） |
| 参考：代表モデル例 | 5.0V 0.5A（効率73.16%、出力精度 -5%+8%）／5.0V 1.0A（効率73.62%、出力精度 -5%+8%）（出力コネクタ：USB-A、無負荷時消費電力 0.1W） |
| 参考：プラグタイプ | UNUBU3005（US）／UNUBY3005（日本向け）／UNUBE3005（EU）／UNUBK3005（UK）／UNUBA3005（AU）（ウォールマウント型・固定プラグ5タイプ） |
| 参考：外形 | 34.70×22.0×42.10mm（US／日本向けタイプ）、21.90×35.60×60.20mm（EUタイプ）、44.70×49.30×41.30mm（UKタイプ）、40.0×40.0×51.0mm（AUタイプ）（プラグタイプにより異なります） |
| その他 | LPS対応、RoHS 2対応 |
セミカスタム対応
仕様確認・お見積り・サンプルのご相談はお気軽にお問い合わせください。セミカスタムの対応事例はカスタマイズ事例ページでご確認いただけます。
