Was ist ein AC-Adapter? Ein traditionsreicher Netzteilhersteller erklärt es ausführlich!

Ein AC-Adapter ist ein externes Netzteil, das den Wechselstrom aus der Steckdose in den von elektronischen Geräten benötigten Gleichstrom umwandelt. AC steht für Alternating Current (Wechselstrom). Der Netzteilhersteller UNIFIVE erläutert die Bedeutung, Funktion, Funktionsweise und Arten von AC-Adaptern sowie die Kriterien für deren Auswahl.

Wofür steht AC?

AC steht für Alternating Current, auf Deutsch "Wechselstrom". DC steht für Direct Current und bedeutet "Gleichstrom". Ein gewöhnlicher AC/DC-Netzadapter wandelt den aus der Steckdose gelieferten Wechselstrom in Gleichstrom um, den elektronische Geräte nutzen können.

Genauer gesagt ist ein AC-Netzadapter ein elektronisches Gerät, das für elektrische Produkte (Geräte) verwendet wird, die eine Stromversorgung benötigen. Er bezieht nicht einfach die benötigte Leistung direkt aus der primären Stromquelle, sondern wandelt den von Kraftwerken und anderen Einrichtungen bereitgestellten Netzstrom von Wechselstrom in Gleichstrom um und passt die Spannung an. In Japan beträgt die Spannung des Netzstroms 100 V und die Frequenz 50 Hz bis 60 Hz.

Funktionsweise eines AC-Netzadapters

Die interne Schaltung eines AC-Netzadapters ähnelt stark der Schaltung eines eingebauten oder internen Netzteils. Bei einem gewöhnlichen AC-Netzadapter mit Schalttechnik wird der eingehende Wechselstrom zunächst gleichgerichtet und geglättet. Anschließend erfolgt die Umwandlung durch schnelles Schalten und einen Transformator. Danach wird der Strom erneut gleichgerichtet und geglättet, bevor ein für das jeweilige Gerät geeigneter Gleichstrom ausgegeben wird. Im Inneren befinden sich unter anderem Gleichrichter, Kondensatoren, Schaltelemente und Transformatoren. Der genaue Aufbau unterscheidet sich je nach Produkte.

Funktionsweise eines AC-Netzadapters anhand von Innenaufnahmen und Schaltplänen ansehen

• Eine Erläuterung zur Aufgabe eines AC-Netzadapters finden Sie unter Welche Aufgabe hat ein AC-Netzadapter?
• Informationen zur möglichst langen Nutzung eines AC-Netzadapters finden Sie unter Verwendung und Wartung von AC-Netzadaptern

Technische Unterstützung bei der Produktion der NHK-Sendung "Chiko-chan ni Shikarareru!"

UNIFIVE unterstützte die Produktion des Abschnitts über die Funktionsweise von AC-Netzadaptern in der am 10. April 2026 ausgestrahlten NHK-Sendung "Chiko-chan ni Shikarareru!". Auf Anfrage des Produktionsteams stellte das Unternehmen Unterlagen zum inneren Aufbau sowie Informationen über die Aufgaben der für Gleichrichtung und Glättung zuständigen Bauteile bereit.

Mehr über die technische Unterstützung bei der Produktion der Sendung erfahren

Welche elektrischen Produkte (Geräte) benötigen ein Netzteil?

Geräte, die ein Netzteil benötigen, lassen sich grob in folgende Kategorien einteilen:

• Elektrische Produkte (Geräte) ohne eigene Stromquelle
• Batteriebetriebene elektrische Produkte (Geräte)

Durch Anschließen eines Netzteils an eine Steckdose und Verbinden mit dem Gerät können elektrische Produkte (Geräte) mit Strom versorgt oder deren Batterien aufgeladen werden.

Wie im nachfolgenden Abschnitt "Zusammenfassung der Vorteile bei der Verwendung eines Netzteils" erläutert, ist durch die Verwendung eines Netzteils kein internes Netzteil im elektrischen Produkte erforderlich. Dadurch können Geräte, die entweder über das Stromnetz oder eine Batterie mit Strom versorgt werden, leichter transportiert werden.

Wenn dasselbe elektrische Produkte (Gerät) über ein 100-V-AC- oder 240-V-AC-Stromnetz oder über die Stromversorgung eines Fahrzeugs oder Flugzeugs betrieben werden soll, ermöglicht die Bereitstellung eines entsprechenden Netzteils einen vielseitigen Einsatz. Dadurch entfällt die Notwendigkeit, elektrische Produkte herzustellen, die nur mit einer bestimmten Stromquelle verwendet werden können.

Ein Netzteil wandelt die Netzspannung in die vom Gerät benötigte Spannung um und stellt diese bereit. Neben geeigneten Ausgangsspezifikationen ist es wichtig, ein Produkte auszuwählen, das die für den jeweiligen Verwendungszweck erforderlichen Sicherheitsanforderungen erfüllt, beispielsweise hinsichtlich Isolierung und Schutzfunktionen.

Welche Arten und Formen von AC-Steckern gibt es?

Das Angebot reicht von AC-Steckern mit einklappbaren Stiften bis hin zu austauschbaren AC-Steckern, die den Normen verschiedener Länder entsprechen. Unser Unternehmen verfügt über umfassende Erfahrung in der weltweiten Lieferung von AC-Adaptern und kann passende AC-Stecker für das jeweilige Bestimmungsland anbieten.

Die folgende Tabelle zeigt die wichtigsten Arten und Formen von AC-Steckern.

Typ A

Japan, USA, Kanada, Mexiko, Teile Südamerikas wie Brasilien, Taiwan, China (zentrale und nördliche Regionen), Teile Thailands

Typ A ohne Löcher in den Stiften (nach chinesischer Norm zertifizierter Typ)

2 runde Stifte

Europäische Länder und ehemalige europäische Kolonien, Südkorea, Vietnam, Kambodscha, Indonesien, Indien, Ägypten

Typ O

Ozeanien einschließlich Australien und Neuseeland, zentrale und nördliche Regionen Chinas, Argentinien, Philippinen

Typ BF

Großbritannien, Hongkong, Singapur, China, Malaysia

Welche Merkmale weist das AC-Adaptergehäuse auf?

Adapter sind unter anderem in L-Form, gerader Form und als Inlet-Ausführung erhältlich. In den letzten Jahren sind zudem AC-Adapter in zahlreichen Formen auf den Markt gekommen, die auf das Design des jeweiligen Hauptgeräts abgestimmt sind.

Neben AC-Adaptern in den oben genannten Formen bieten wir auch AC-Adapter mit rundem Gehäuse an.

AC-Adapter in Inlet-Ausführung werden verwendet, indem ein Netzkabel an den AC-Eingangsanschluss des Hauptgeräts angeschlossen wird. Zu den üblichen Kombinationen der IEC-60320-Reihe gehören C8 auf der Geräteseite und C7 auf der Kabelseite, C6 auf der Geräteseite und C5 auf der Kabelseite sowie C14 auf der Geräteseite und C13 auf der Kabelseite. Da Form und Nennwerte der Anschlüsse je nach Produkte variieren, muss ein Netzkabel ausgewählt werden, das den Spezifikationen des verwendeten AC-Adapters entspricht.

Tipps zur Auswahl eines AC-Adapters

Wenn Sie Schritt für Schritt erfahren möchten, welche Punkte bei der Auswahl zu prüfen sind, darunter Ausgangsspannung und -strom, DC-Stecker und Einsatzumgebung, lesen Sie bitte Auswahl eines AC-Adapters | 8 Schritte zur Vermeidung von Fehlern.

Die Bedeutung der auf einem AC-Adapter angegebenen Eingangs- und Ausgangswerte, der Steckerpolarität, der Prüfzeichen und weiterer Kennzeichnungen wird unter Kennzeichnungen auf dem Etikett eines AC-Adapters und ihre Bedeutung erläutert.

So wählen Sie einen AC-Adapter mit längerer Lebensdauer

Im Allgemeinen wird davon ausgegangen, dass ein AC-Adapter länger verwendet werden kann, wenn ein Modell mit einer um 30% höheren Nennausgangsleistung gewählt wird.

Benötigt das mit dem AC-Adapter betriebene Gerät beispielsweise eine Leistung von 60W, empfiehlt sich ein Modell mit einer Nennausgangsleistung von mindestens 75W. Bei langfristigem Betrieb nahe der Nennleistung unter extremen Belastungsbedingungen kann die Lebensdauer möglicherweise nicht wirksam verlängert werden.

Auf die Betriebsumgebung achten

Bei der Auswahl müssen die Betriebstemperatur des AC-Adapters und das Vorhandensein externer Einrichtungen zur Wärmeableitung berücksichtigt werden. Wenn der Adapter bei hohen Umgebungstemperaturen betrieben werden soll oder andere besondere Bedingungen vorliegen, wenden Sie sich bitte an unseren Kontaktieren Sie uns.

Den richtigen DC-Stecker auswählen

Wird nicht der richtige DC-Stecker ausgewählt, funktioniert das Gerät möglicherweise nicht oder es kann zu unerwarteten Unfällen kommen. Die Polarität des DC-Steckers, beispielsweise Pluspol oder Minuspol am Mittelkontakt, sowie die EIAJ-Spannungsklasse müssen korrekt geprüft werden. Auch DC-Kabel sind in verschiedenen Längen erhältlich.

Den Spitzenstrom des Geräts berücksichtigen

Bei Geräten mit Motorantrieb, beispielsweise zahnmedizinischen Geräten, Druckern, Nähmaschinen, Elektrorasierern und Massagegeräten, muss bei der Auswahl des Adapters der Spitzenstrom berücksichtigt werden. UNIFIVE bietet AC-Adapter an, die für 1 bis 10 Sekunden einen Spitzenstrom bis zum Doppelten des Nennstroms unterstützen.

Sicherheitsnormen des Produkte prüfen

Die erforderlichen Sicherheitsnormen und technischen Standards hängen von der Art des Geräts ab, mit dem der AC-Adapter verwendet wird. Für medizinische Geräte muss beispielsweise ein Adapter eingesetzt werden, der medizinische Normen erfüllt, während für LED-Geräte ein Adapter erforderlich sein kann, der die Normen für Oberschwingungsströme erfüllt. Darüber hinaus muss der AC-Adapter die Sicherheitsnormen und technischen Standards des jeweiligen Bestimmungslandes erfüllen. Auch Effizienzstandards wie DoE, ErP und FCC sind zu beachten.

Beratung zur Auswahl und zu den Spezifikationen von AC-Adaptern

Wenden Sie sich im Hinblick auf den Einsatz in Ihrem Produkte an UNIFIVE und teilen Sie uns die erforderliche Ausgangsspannung und den Ausgangsstrom, den DC-Stecker, die Einsatzumgebung, das Bestimmungsland und weitere Bedingungen mit. Geben Sie bei Ihrer Kontaktieren Sie uns bitte den Verwendungszweck und die Ihnen bekannten erforderlichen Spezifikationen an.

Geschichte der AC-Netzteile

Teil 1: Einführung linearer Netzteile und ihre Nachteile

Ursprünglich bezeichnete der Begriff AC-Netzteil ein lineares Netzteil (Dropper), das aus einem Transformator zur Umwandlung der Netzspannung in eine niedrigere Spannung, einem Gleichrichter zur Umwandlung in Gleichstrom sowie einem Filter zur Glättung der pulsierenden Wellenform bestand. Dabei handelte es sich um Netzteile, bei denen die Restwelligkeit einen erheblichen Einfluss auf das angeschlossene Gerät hatte. Bei Nennleistungen von mindestens 10 W benötigten diese linearen Netzteile jedoch einen großen Transformator. Dadurch wurden die Netzteile selbst größer und schwerer, sodass sie sich kaum noch sicher an einer Wandsteckdose halten ließen.

Die Ausgangsspannung eines linearen AC-Netzteils variiert üblicherweise in Abhängigkeit von der Last. Bei Geräten, die eine stabile Spannung benötigten, wurde die Schaltung um einen linearen Spannungsregler ergänzt. Dessen Wirkungsgrad war jedoch gering und die Verluste waren hoch. Deshalb wurde selbst im Leerlauf Strom verbraucht und die Verlustleistung als Wärme abgegeben.

Teil 2: Einführung von Schaltnetzteilen

Zu Beginn des 21. Jahrhunderts setzten sich geregelte Gleichstrom-Schaltnetzteile, sogenannte SMPS (Switched Mode Power Supplies), zunehmend durch, um die oben genannten Nachteile linearer Netzteile zu überwinden.

Bei einem Schaltnetzteil wird die AC-Eingangsspannung zunächst direkt mit einem Diodenbrückengleichrichter gleichgerichtet und anschließend mit einem Aluminium-Elektrolytkondensator geglättet. Danach wird die Energie durch das schnelle Ein- und Ausschalten eines Schaltelements auf die Sekundärseite übertragen. Die hohe Frequenz dieser schnellen Schaltvorgänge ermöglicht die Verwendung kleinerer Transformatoren und reduziert die Verluste im Vergleich zu linearen Netzteilen. Außerdem lässt sich die hochfrequente Restwelligkeit leicht entfernen. Daher sind Schaltregler wesentlich effizienter als Linearregler und ermöglichen dadurch eine leichte und kompakte Bauweise.

Manche fragen sich möglicherweise, ob ein kleiner Transformator tatsächlich ausreicht. Da der Transformator eines SMPS jedoch eine galvanische Trennung (Galvanic Isolation) verwendet, ist die Sicherheit gewährleistet.

Die Schaltungen linearer Netzteile sind für einen engen Bereich der Eingangsspannung ausgelegt (z.B. AC 95 V bis 105 V) und verwenden üblicherweise Transformatoren, die für Frequenzen von etwa 50 oder 60 Hz geeignet sind. Schaltnetzteile arbeiten dagegen über einen sehr breiten Bereich von Eingangsspannungen und Frequenzen effizient. Sie decken 100 VAC bis 240 VAC ab und sind mit der Netzspannung in nahezu allen Ländern der Welt kompatibel. Dies wird als Universaltyp bezeichnet.

Allerdings sind auch diese geregelten Gleichstrom-Schaltnetzteile empfindlich gegenüber durch Blitzschlag verursachter Überlastung, ESR und ähnlichen Einflüssen. Kunden, die das Gerät in Umgebungen mit Blitzschlagrisiko oder über einen großen Temperaturbereich einsetzen möchten, empfehlen wir daher unsere Modelle mit sorgfältig ausgelegten Schutzmaßnahmen gegen ESR, Restwelligkeit und Rauschen, Überspannungen durch Blitzschlag sowie extreme Temperaturbereiche.

Teil 3: Verbreitung von USB-AC-Netzteilen

Heutzutage werden USB-Anschlüsse bei vielen tragbaren Geräten eingesetzt. Zusätzlich zur Datenübertragung können sie die Geräte mit einer Ausgangsspannung von 5 V DC und einem Strom von bis zu 500 mA versorgen (bei USB 3.0 sind bis zu 900 mA möglich). Die unterschiedlichsten Geräte, von Powerbanks über Kaffeemaschinen und kleine Lampen bis hin zu Weckern, werden mittlerweile so konzipiert, dass sie über einen USB-Anschluss mit Strom versorgt werden können. Im Jahr 2012 wurde USB Power Delivery vorgeschlagen, das eine Stromversorgung von bis zu 100 W standardisiert, und fand danach zunehmend Verbreitung.

In jüngster Zeit sind kompaktere AC-Netzteile mit GaN-Bauelementen auf den Markt gekommen. Dadurch sind nun Produkte erhältlich, die sich noch leichter transportieren lassen.

Zusammenfassung der Vorteile eines AC-Netzadapters

Auf unserer Website stellen wir auf der Seite Vor- und Nachteile der Verwendung eines AC-Netzadapters gegenüber der direkten Nutzung der Netzstromversorgung die Vor- und Nachteile eines AC-Netzadapters kurz vor. Im Folgenden möchten wir diese ausführlicher erläutern.

1. Sicherheit

Durch den Einsatz eines AC-Netzadapters kann die Netzstrom führende Stromversorgungsschaltung außerhalb des Geräts untergebracht werden. Es ist wichtig, einen AC-Netzadapter auszuwählen, dessen Ausgangsleistung für das Gerät geeignet ist und der die erforderlichen Sicherheitsanforderungen erfüllt. Auch beim Gerät, das mit dem AC-Netzadapter kombiniert wird, muss geprüft werden, ob es die für den Verwendungszweck sowie das jeweilige Verkaufsland bzw. die jeweilige Verkaufsregion geltenden gesetzlichen Vorschriften und Sicherheitsnormen erfüllt.

2. Reduzierung der Wärmeentwicklung im Hauptgerät

Wärme ist einer der größten Feinde elektrischer Produkte. Ein Temperaturanstieg kann die Lebensdauer elektronischer Bauteile und deren Zuverlässigkeit beeinträchtigen und bei empfindlichen Schaltungen zu Fehlfunktionen führen. Durch die Verwendung einer externen Stromversorgung kann die Wärmeentwicklung vermieden werden, die durch ein im Produkte integriertes Netzteil entsteht.

3. Reduzierung der Auswirkungen von Störsignalen auf das Hauptgerät

Elektrische Störsignale, die empfindliche Schaltungen im Hauptgerät beeinträchtigen können, lassen sich reduzieren. Da die Stärke elektrischer Störsignale mit dem Quadrat der Entfernung abnimmt, können ihre Auswirkungen durch den Abstand zwischen AC-Netzadapter und Hauptgerät verringert werden.

4. Verringerung von Gewicht und Abmessungen des Hauptgeräts

Durch die Auslagerung der Stromversorgung kann das Hauptgerät entsprechend kompakter und leichter gestaltet werden.

5. Einfachere Wartung des Hauptgeräts

Netzteile sind im Vergleich zu anderen Schaltungen anfälliger für Ausgangsspannungsspitzen und die Wärmeentwicklung des Hauptgeräts und können daher leichter ausfallen. Durch die Verwendung einer externen Stromversorgung kann der Benutzer diese im Falle eines Defekts einfach austauschen. Dadurch entfällt der Aufwand, das gesamte Hauptgerät reparieren lassen zu müssen.

6. Verbesserter Bedienkomfort

Hauptgeräte, die einen AC-Netzadapter verwenden, können je nach Bedarf mit unterschiedlichen Spannungen betrieben werden.

(Durch die Verwendung eines universellen AC-Netzadapters kann das Gerät beispielsweise problemlos über Steckdosen in verschiedenen Ländern weltweit mit Strom versorgt werden.)

Wofür steht AC?

AC steht für Alternating Current und bedeutet auf Japanisch "Wechselstrom". DC steht für Direct Current und bedeutet "Gleichstrom". Ein herkömmliches AC/DC-Netzteil wandelt den aus der Steckdose gelieferten Wechselstrom in Gleichstrom um, der von elektronischen Geräten verwendet wird.

Was ist ein Adapter? Zusammenhang mit AC-Adaptern

Ein Adapter ist ein Hilfsmittel, mit dem unterschiedliche Geräte oder Anschlussarten miteinander verbunden werden. Dazu gehören beispielsweise Konvertierungsadapter, mit denen verschiedene Steckerformen kompatibel gemacht werden.

Ein AC-Adapter ist eine Art externe Stromversorgung und bezeichnet im Allgemeinen ein AC/DC-Schaltnetzteil, das in einem schwarzen Gehäuse untergebracht ist. AC/DC bedeutet die Umwandlung von Wechselstrom (Alternating Current) in Gleichstrom (Direct Current). Unter Endverbrauchern werden AC-Adapter, die zum Laden von Batterien oder Akkus verwendet werden, teilweise auch als "AC-Netzteil", "Adapter", "Ladegerät" oder "Akkuladegerät" bezeichnet.

UNIFIVE, ein Hersteller von AC-Adaptern und Schaltnetzteilen, erläutert deren Aufgaben, Funktionsweise und Arten sowie die bei der Auswahl zu prüfenden Punkte. Dieser Artikel befasst sich hauptsächlich mit gängigen AC/DC-Modellen.

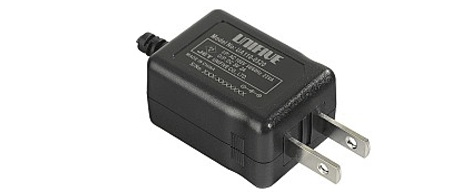

AC-Adapter des Typs A mit der in Japan und den USA verwendeten Form und Ausführung der AC-Steckerstifte

Genauer gesagt ist ein AC-Adapter ein elektronisches Gerät, das für elektrische Produkte (Geräte) verwendet wird, die eine Stromversorgung benötigen. Er erzeugt den benötigten Strom nicht selbst, sondern wandelt den von Kraftwerken und anderen Einrichtungen bereitgestellten Netzstrom von Wechselstrom in Gleichstrom um oder passt die Spannung an. In Japan beträgt die Spannung des öffentlichen Stromnetzes 100 V und die Frequenz je nach Region 50 Hz (Hertz) oder 60 Hz (Hertz).

Funktionsweise von AC-Adaptern

Der Aufbau der internen Schaltung eines AC-Adapters ähnelt stark dem Schaltungsdesign eines eingebauten oder internen Netzteils. Bei einem üblichen Schaltnetzteil wird der eingehende Wechselstrom zunächst gleichgerichtet und geglättet. Anschließend wird er durch schnelles Schalten und einen Transformator umgewandelt, erneut gleichgerichtet und geglättet und schließlich als für das jeweilige Gerät geeigneter Gleichstrom ausgegeben. Im Inneren befinden sich unter anderem Gleichrichter, Kondensatoren, Schaltelemente und Transformatoren. Der genaue Aufbau unterscheidet sich je nach Produkte.

Funktionsweise eines AC-Adapters anhand von Innenaufnahmen und Schaltplänen ansehen

• Weitere Informationen zur Funktion eines AC-Adapters finden Sie unter Welche Funktion hat ein AC-Adapter?
• Informationen dazu, wie Sie einen AC-Adapter möglichst lange verwenden können, finden Sie unter Verwendung und Wartung von AC-Adaptern

Hier finden Sie das Sortiment an Standard-AC-AdapterProdukte von UNIFIVE

Welche elektrischen Produkte (Geräte) benötigen ein Netzteil?

Geräte, die ein Netzteil benötigen, lassen sich grob in folgende Kategorien einteilen:

• Elektrische Produkte (Geräte) ohne eigene Stromquelle
• Batteriebetriebene elektrische Produkte (Geräte)

Durch das Einstecken des Netzteils in eine Steckdose und das Anschließen der Stromversorgung können elektrische Produkte (Geräte) mit Strom versorgt oder ihre Batterien aufgeladen werden.

Wie weiter unten unter [Zusammenfassung der Vorteile bei der Verwendung eines Netzteils] erläutert, muss bei Verwendung eines Netzteils keine interne Stromversorgung in das elektrische Produkte eingebaut werden. Dadurch können Geräte, die entweder über das Stromnetz oder eine Batterie mit Strom versorgt werden, problemlos transportiert werden.

Wenn dasselbe elektrische Produkte (Gerät) sowohl über eine Netzstromversorgung mit 100 VAC oder 240 VAC als auch über die Stromversorgung eines Fahrzeugs oder Flugzeugs betrieben werden soll, lässt es sich durch die Bereitstellung eines dafür geeigneten AC-Adapters vielseitig einsetzen. Dadurch entfällt die Notwendigkeit, elektrische Produkte herzustellen, die nur mit einer bestimmten Stromquelle verwendet werden können.

Ein AC-Adapter wandelt die Netzspannung in die vom Gerät benötigte Spannung um und versorgt es damit. Neben geeigneten Ausgangsspezifikationen ist es wichtig, ein Produkte auszuwählen, das die für den jeweiligen Verwendungszweck erforderlichen Sicherheitsanforderungen erfüllt, beispielsweise hinsichtlich Isolierung und Schutzfunktionen.

Welche Arten und Formen von AC-Steckern gibt es?

AC-Stecker sind in verschiedenen Ausführungen erhältlich, von klappbaren Steckern bis hin zu austauschbaren Steckern, die den Normen verschiedener Länder weltweit entsprechen. Wir verfügen über umfangreiche Erfahrung in der weltweiten Lieferung von AC-Adaptern und können passende AC-Stecker für das jeweilige Bestimmungsland anbieten.

Die folgende Tabelle zeigt die wichtigsten Arten und Formen von AC-Steckern.

Welche Merkmale weist das Gehäuse des AC-Adapters auf?

Adapter sind unter anderem in L-Form, gerader Form und als Inlet-Ausführung erhältlich. In den letzten Jahren sind zudem AC-Adapter in verschiedenen Formen auf den Markt gekommen, die auf das Design des jeweiligen Endgeräts abgestimmt sind.

Neben AC-Adaptern in den oben genannten Formen umfasst unser Sortiment auch AC-Adapter mit rundem Gehäuse.

AC-Adapter mit Geräteeinlass werden verwendet, indem ein Netzkabel an den AC-Eingangsanschluss des Geräts angeschlossen wird. Zu den gängigen Kombinationen der IEC-60320-Reihe gehören C8 auf der Geräteseite und C7 auf der Kabelseite, C6 auf der Geräteseite und C5 auf der Kabelseite sowie C14 auf der Geräteseite und C13 auf der Kabelseite. Da Form und Nennwerte der Anschlüsse je nach Produkte variieren, muss ein Netzkabel gewählt werden, das den Spezifikationen des verwendeten AC-Adapters entspricht.

Sortiment an Standard-Produkte für AC-Adapter

Tipps zur Auswahl eines AC-Adapters

Wenn Sie Schritt für Schritt erfahren möchten, welche Punkte Sie bei der Auswahl prüfen sollten, wie Ausgangsspannung und Ausgangsstrom, DC-Stecker und Einsatzumgebung, lesen Sie bitte Auswahl eines AC-Adapters: 8 Schritte zur Vermeidung von Fehlern.

Die Bedeutung der auf einem AC-Adapter angegebenen Eingangs- und Ausgangswerte, der Steckerpolarität und der Prüfzeichen wird unter Kennzeichnungen auf dem Typenschild eines AC-Adapters und ihre Bedeutung erläutert.

So wählen Sie ein Netzteil mit längerer Lebensdauer

Im Allgemeinen wird empfohlen, ein Modell zu wählen, dessen Nennausgangsleistung 30% höher ist, um das Netzteil länger nutzen zu können.

Benötigt ein mit dem Netzteil betriebenes Gerät beispielsweise eine Leistung von 60W, empfiehlt sich ein Modell mit einer Nennausgangsleistung von mindestens 75W. Bei langfristigem Betrieb an der äußersten Grenze der Nennleistung kann die Lebensdauer möglicherweise nicht wirksam verlängert werden.

Betriebsbedingungen beachten

Bei der Auswahl müssen die zulässige Umgebungstemperatur des Netzadapters sowie das Vorhandensein externer Kühlvorrichtungen berücksichtigt werden. Wenn der Netzadapter bei hohen Umgebungstemperaturen oder unter sonstigen besonderen Bedingungen betrieben werden soll, wenden Sie sich bitte an unseren Kontaktieren Sie uns.

Wenn der Netzadapter bei hohen Umgebungstemperaturen oder unter sonstigen besonderen Bedingungen betrieben werden soll, wenden Sie sich bitte an unseren Kontaktieren Sie uns.

Den richtigen DC-Stecker auswählen

Auch bei der Auswahl eines DC-Steckers ist es wichtig, das richtige Modell zu wählen, da das Gerät andernfalls möglicherweise nicht funktioniert oder unerwartete Unfälle auftreten können. Die Polarität des DC-Steckers, wie Pluspol innen oder Minuspol innen, sowie die EIAJ-Spannungsklasse müssen sorgfältig überprüft werden. DC-Kabel sind zudem in verschiedenen Längen erhältlich.

Hier finden Sie weitere Informationen zu DC-Steckern

Berücksichtigung des Spitzenstroms der Geräte

Bei Geräten mit Motorantrieb, wie z. B. zahnmedizinischen Geräten, Druckern, Nähmaschinen, elektrischen Rasierern und Massagegeräten, muss bei der Auswahl des Netzteils der Spitzenstrom berücksichtigt werden. UNIFIVE bietet Netzteile an, die für 1 bis 10 Sekunden einen Spitzenstrom in Höhe des Doppelten des Nennstroms unterstützen.

Sicherheitsnormen des Produkte prüfen

Je nach Art des Geräts, für das das Netzteil verwendet wird, gelten unterschiedliche Sicherheitsnormen und technische Standards. Bei der Verwendung für medizinische Geräte sollte beispielsweise ein Netzteil eingesetzt werden, das den Normen für Medizintechnik entspricht, während bei LED-Geräten die Normen für Oberschwingungsströme zu beachten sind. Darüber hinaus muss das Netzteil je nach Bestimmungsland den dort geltenden Sicherheitsnormen und technischen Standards entsprechen. Auch Effizienzstandards wie DoE, ErP und FCC müssen berücksichtigt werden.

Geschichte der AC-Netzteile

Teil 1: Einführung und Nachteile linearer Netzteile

Ursprünglich bezeichnete der Begriff AC-Netzteil ein lineares Netzteil (Dropper), das aus einem Transformator zur Umwandlung der Netzspannung in eine niedrigere Spannung, einem Gleichrichter zur Umwandlung in Gleichstrom sowie einem Filter zur Glättung der pulsierenden Wellenform bestand und bei dem sich die Restwelligkeit stark auf das angeschlossene Gerät auswirkte. Bei einer Nennleistung von 10 W oder mehr benötigte dieses "lineare Netzteil" jedoch einen großen Transformator. Dadurch wurden das Netzteil selbst größer und schwerer, sodass es physisch nur schwer von einer Wandsteckdose getragen werden konnte.

Die Ausgangsspannung eines AC-Adapters mit "linearem Netzteil" ändert sich üblicherweise abhängig von der Last. Bei Geräten, die eine stabile Spannung benötigen, wurde die Schaltung um einen linearen Spannungsregler ergänzt. Der Wirkungsgrad war jedoch nicht hoch, und aufgrund der großen Verluste wurde selbst im Leerlauf Strom verbraucht. Diese Verluste wurden als Wärme abgegeben.

Teil 2: Das Aufkommen von Schaltnetzteilen

Zu Beginn des 21. Jahrhunderts setzten sich stabilisierte Gleichstromnetzteile mit Schalttechnik, sogenannte SMPS (Switched-Mode Power Supplies), zunehmend als Standard durch, um die oben genannten Nachteile linearer Netzteile zu überwinden.

Bei einem Schaltnetzteil wird die AC-Eingangsspannung direkt mit einem Diodenbrückengleichrichter gleichgerichtet und anschließend mit einem Aluminium-Elektrolytkondensator geglättet. Danach wird die Energie durch das schnelle Ein- und Ausschalten eines Schaltelements auf die Sekundärseite übertragen. Die hohe Frequenz dieser schnellen Schaltvorgänge ermöglicht eine Verkleinerung des Transformators und reduziert die Verluste im Vergleich zu linearen Netzteilen. Außerdem lässt sich die hochfrequente Restwelligkeit leicht beseitigen. Daher sind Schaltregler wesentlich effizienter als Linearregler, wodurch sich ein geringes Gewicht und eine kompakte Bauweise realisieren lassen.

Manche fragen sich vielleicht, ob ein kleiner Transformator wirklich ausreicht. Da der Transformator eines SMPS jedoch eine galvanische Trennung verwendet, ist die Sicherheit gewährleistet.

Die Schaltung eines linearen Netzteils ist für einen engen Bereich der Eingangsspannung ausgelegt (z. B. AC 95 V-105 V). In der Regel werden Transformatoren verwendet, die für Frequenzen von etwa 50 oder 60 Hz geeignet sind. Im Vergleich dazu arbeiten Schaltnetzteile effizient über einen sehr breiten Bereich von Eingangsspannungen und Frequenzen. Sie decken 100 VAC bis 240 VAC ab und sind mit dem öffentlichen Stromnetz in nahezu allen Ländern der Welt kompatibel. Dies wird als Universaltyp bezeichnet.

Allerdings sind auch diese stabilisierten Gleichstrom-Schaltnetzteile anfällig für durch Blitzschlag verursachte Überlastungen, ESR und Ähnliches. Kunden, bei deren Einsatzbedingungen Blitzschlaggefahr besteht oder die einen Betrieb über einen breiten Temperaturbereich wünschen, empfehlen wir daher Modelle unseres Unternehmens, die über ein zuverlässiges Design mit Maßnahmen gegen ESR, Restwelligkeit und Rauschen, Blitzüberspannungen sowie für einen erweiterten Temperaturbereich verfügen.

Maßnahmen gegen Restwelligkeit und Rauschen, Maßnahmen gegen Blitzüberspannungen, Maßnahmen für den Temperaturbereich

Grund 3: Verbreitung von USB-Netzteilen

Heutzutage werden USB-Anschlüsse bei vielen tragbaren Geräten eingesetzt. Neben der Datenübertragung können sie angeschlossene Geräte mit 5 V Gleichstrom und maximal 500 mA versorgen (bei USB 3.0 sind bis zu 900 mA möglich). Die unterschiedlichsten Geräte, von Powerbanks über Kaffeemaschinen und kleine Lampen bis hin zu Weckern, werden mittlerweile so konzipiert, dass sie über einen USB-Anschluss mit Strom versorgt werden können. Im Jahr 2012 wurde USB Power Delivery vorgeschlagen, ein Standard, der eine Stromversorgung von bis zu 100 W ermöglicht und sich seither zunehmend verbreitet hat.

In letzter Zeit sind kompaktere Netzteile mit GaN-Bauelementen auf den Markt gekommen. Dadurch sind nun Produkte erhältlich, die sich noch besser für den mobilen Einsatz eignen.

Weitere Informationen zu USB Power Delivery finden Sie hier

Zusammenfassung der Vorteile bei der Verwendung eines AC-Adapters

Auf der Seite Vor- und Nachteile der Verwendung eines AC-Adapters im Vergleich zur direkten Nutzung von Wechselstrom auf unserer Website stellen wir die Vor- und Nachteile der Verwendung eines AC-Adapters kurz vor. Hier möchten wir diese ausführlicher zusammenfassen.

Punkt 1: Sicherheit

Durch den Einsatz eines AC-Netzteils kann die Stromversorgungsschaltung, die mit der Netzspannung arbeitet, außerhalb des Geräts untergebracht werden. Es ist wichtig, ein AC-Netzteil auszuwählen, das eine für das Gerät geeignete Ausgangsleistung bietet und die erforderlichen Sicherheitsanforderungen erfüllt. Auch beim Gerät, das mit dem AC-Netzteil verwendet wird, muss geprüft werden, ob es die für den Verwendungszweck und das jeweilige Vertriebsland bzw. die jeweilige Vertriebsregion geltenden gesetzlichen Vorschriften und Sicherheitsnormen erfüllt.

Punkt 2: Verringerung der Wärmeentwicklung der Stromversorgung im Hauptgerät

Wärme ist ein großer Feind elektrischer Produkte. Steigende Temperaturen können die Lebensdauer und Zuverlässigkeit elektronischer Bauteile beeinträchtigen und zu Fehlfunktionen empfindlicher Schaltungen führen. Durch die Verwendung einer externen Stromversorgung lässt sich die vom integrierten Netzteil des Produkte selbst erzeugte Wärme eliminieren.

Vorteil 3: Die Auswirkungen von Störungen auf das Hauptgerät können reduziert werden

Elektrische Störungen, die empfindliche Schaltkreise des Hauptgeräts beeinträchtigen, können reduziert werden. Da elektrische Störungen mit dem Quadrat der Entfernung abnehmen, lassen sich ihre Auswirkungen durch den Einsatz eines Netzadapters und den dadurch vergrößerten Abstand reduzieren.

Vorteil 4: Gewicht und Abmessungen des Hauptgeräts können reduziert werden

Durch die Verwendung einer externen Stromversorgung kann das Hauptgerät entsprechend kompakter ausgeführt werden.

Vorteil 5: Einfache Wartung des Hauptgeräts

Da Netzteile im Vergleich zu anderen Schaltungen empfindlicher gegenüber Ausgangsspitzen und der Wärmeentwicklung des Hauptgeräts und somit störungsanfälliger sind, können sie durch die Verwendung eines externen Netzteils im Falle eines Defekts problemlos vom Benutzer ausgetauscht werden. Dadurch entfällt der Aufwand, jedes Mal das gesamte Hauptgerät reparieren lassen zu müssen.

Vorteil 6: Höherer Bedienkomfort

Hauptgeräte, die ein Netzteil verwenden, können je nach Bedarf mit verschiedenen Spannungen betrieben werden.

(Durch die Verwendung eines Universalnetzteils kann das Gerät beispielsweise problemlos über Steckdosen in verschiedenen Ländern weltweit mit Strom versorgt werden.)
